0 引言

图像处理中常用的圆检测算法有：基于Hough变换的圆检测^[1-2]算法; 基于随机抽样一致性(random sampling consistency, RANSAC)算法的圆检测.Hough变换圆检测算法要遍历三维参数空间，对内存和时间的消耗特别大，且检测结果精度受参数离散化程度的影响也大.文献[3]提出了随机Hough变换(RHT)算法，该算法随机抽取图像空间中的3个点，对应到参数空间中的1个点，再从参数空间中选取候选圆并进一步挑出真实圆，从而大大减少了内存消耗.RANSAC算法^[4]与RHT算法相似，但其抽样的目的在于估计出一个能包含尽可能多的边界点的圆模型，只用圆模型上的点来拟合真实圆.这两种算法的共同缺点在于大量圆外点会带来大量无效抽样和累积.文献[5]用梯度法预先判断3点是否在候选圆上，减少了无效采样，但计算梯度本身也要消耗不少时间.文献[6]则对每条连续边界3等分，再分别取点进行圆拟合，该方法仅对连续边界进行取样，大大减少了对无效点的抽样.但这两种改进算法都只用3个点得到圆参数，准确度有限.文献[7]用最小二乘法改进了RHT算法，先用4点确定初始圆参数，再对得到的圆上点迭代使用最小二乘法，直至没有新点加入，该方法准确性较好，但所需迭代次数受初始参数影响大.本文设计了一种改进的RANSAC圆检测算法，可以进一步减少检测圆所需时间并保证其准确度.

1 RANSAC算法

传统RANSAC圆检测算法的具体步骤如下：

1) 对待检测的图像进行预处理及边缘提取，建立由所有边缘点坐标构成的点集D.令当前循环次数k=0.

2) 初始化局内点点集Inpts=NULL.从边界点点集D中随机抽取3个点，计算这3个点所确定的圆的参数[a, b, r](圆心(a, b).半径r)，若圆的半径r的范围在预设的范围之内，则转3);否则转6).

3) 计算各边界点到2)中所得到的圆的圆心的距离d，若d-r≤ε(ε为可接受的局内点偏离裕度)，则认为该点为局内点，将其坐标存入局内点点集Inpts，否则视为局外点.

4) 计算该圆上的局内点点数M，若M大于阈值M_min，则认为此次估计出的圆模型足够合理，这些局内点也可视为有效点，转5);否则转6).

5) 对点集Inpts中的所有点用最小二乘法重新计算圆的参数模型，得到最终结果.

6) k=k+1，若k>K_max，则结束; 否则转2).

2 改进的RANSAC算法

传统RANSAC算法中抽样耗时占算法总耗时的比重较大，而非圆边界点(即局外点)的数量又是影响所需抽样次数的最主要的因素.所以，减少局外点数量对减少算法总耗时有较大作用.另外，传统算法通过三点预估圆方法选取的局内点点集的随意性较大，这使得最终得到的检测结果的随意性也较大，为改善这一点，可以考虑综合使用多组局内点点集进一步地拟合和筛选.本文根据以上思路对原算法进行改进.

2.1 图像预处理

为减少边缘提取中伪边缘带来的非圆边界点，本文在预处理环节中采用陷波滤波^[8]，针对性地滤去图像中金属本身的纹路.常用的边缘提取方法有：1)使用Sobel、Canny等算子直接提取.2)使用模糊分割等分割算法进行区域分割^[9]，再用形态学算法提取边缘.综合考虑算法准确性和耗时长短，本文使用Canny检测法进行边缘提取.待处理的图像如图 1所示.提取出的边缘如图 2所示.从图中可以看出，凹痕圆的边界基本被提取，金属纹路伪边缘大大减少.接着，为进一步减少凹痕固有的小裂纹带来的非圆边界点，本文对提取出的边缘进行连通域检测，并对检测出的所有8邻接连通区域进行标记.8邻接的示意图如图 3所示.然后，将这些连通区域存储到一个元胞数组中，每1个元胞代表 1个连通区域(即一条连续边界).最后通过统计的方法将小边界去除，仅对较长的连续边界进行抽样.

2.2 三点估计圆参数

通常，由三点确定圆参数的方法是将三点的坐标代入圆的方程，联立三元方程求解得到.本文则利用圆的圆心到弦的中点的连线垂直于弦这一特性，联立二元方程求出圆心坐标，然后求圆心到任意一点的距离即可得出半径.由于只需求解二元方程，比原算法更为简便.

假设圆心坐标为Z(a, b)，三点坐标分别为A(x₁, y₁)，B(x₂, y₂)，C (x₃, y₃)，可以得到二元方程：

$ \left\{ \begin{array}{l} b - \frac{{{y_1} + {y_2}}}{2} = \frac{{{x_2} - {x_1}}}{{{y_2} - {y_1}}}(\frac{{{x_1} + {x_2}}}{2} - a), \\ b - \frac{{{y_1} + {y_3}}}{2} = \frac{{{x_3} - {x_1}}}{{{y_3} - {y_1}}}(\frac{{{x_1} + {x_3}}}{2} - a). \end{array} \right. $

(1)

从而可以很容易地得到圆心坐标(a, b)，而半径即为^[5]

$ r = \sqrt {{{(a - {x_1})}^2} + {{(b - {y_1})}^2}.} $

2.3 寻找候选圆

在判定某点是否属于局内点时，本文由原判定公式|d-r|≤ε，得出(r-ε)²≤ d²≤(r+ε)²，若设某次估计出的圆的圆心为Z(a, b)，某点坐标为I(x_i, y_i)，则该公式变成(r-ε)²≤(x_i-a)²+(y_i-b)²≤(r+ε)²，从而避免了原方法中计算边界点到圆心的距离d时的开方运算，加快了速度.

若抽样所得圆的局内点个数大于阈值M_min，则可判定该圆为候选圆.由于后期还有进一步的筛选，阈值可以根据多次试验的结果取一个相对较小的值以减少抽样时间.如果是第一次取到候选圆，我们可以综合原来判定候选圆局内点时的阈值ε估计出一个阈值ε₂(ε₂>ε)，并认为满足d-r>ε₂的点不属于所求圆的边界并将其排除，仅对剩下的点抽样以进一步提高后续抽样取到候选圆的概率.实验证明，在第一次得到候选圆后，可以很容易地连续得到候选圆.

如果在随机抽样中，已经有3~4次能够得到候选圆，那么真实圆的边缘存在于这些候选圆局内点中的概率就已经很大了.再继续抽样的意义不大.为控制总的检测时间，本文以4次为阈值，只要4次取到候选圆，就可以结束抽样循环

2.4 确定最终圆参数

得到候选圆后，用最小二乘法对以上候选圆的局内点再进行圆拟合，可以得到更为精准的候选圆^[10].然后，设定一个很小的距离阈值ε₃(ε₃ < ε)，把原局内点中到新圆的边缘的径向距离小于阈值ε₃的点作为新候选圆的局内点，比较各新候选圆局内点的个数N，选择N最大的新候选圆作为最终真实圆.相比原算法只选出一个候选圆进行最小二乘法拟合，本算法对多个候选圆进行拟合与精选，可以得到更准确更稳定的结果.

2.5 本文算法的具体步骤

1) 对待检测的图像进行预处理及边缘提取，检测边缘点中所有的8邻接连通区域，排除长度较小的连通域，用剩余的较长的连续边界上的点构建边界点集D，初始化候选圆局内点单元集Pcir=NULL，候选圆参数单元集P=NULL，当前循环次数k=0，候选圆个数Nt=0.然后，为最大抽样次数K_max设定一初始值.

2) 初始化局内点点集Inpts=NULL.从边界点点集D中随机抽取3个点，计算这3个点所确定的圆的参数[a, b, r](圆心(a, b)，半径r)，若半径r的范围在预设的圆的半径范围之内，则转3);否则转6).

3) 计算各边界点到2)中所得到的圆的圆心的距离d，若|d-r|≤ε(ε为可接受的局内点偏离圆的边缘的裕度)，则认为该点为局内点，将其坐标存入局内点点集Inpts，否则视为局外点.

4) 计算该圆上的局内点点数M，若M大于阈值M_min，则认为该圆可以作为候选圆，将局内点点集Inpts作为一个单元pcir，存入候选圆局内点单元集Pcir，转5);否则转6).

5) N_t=N_t+1, 若N_t≥4，则结束循环，转8);若N_t=1，则计算边界点到该候选圆的圆心的距离d，从边界点点集D中排除满足|d-r|>ε₂的点，再转6);若1 < N_t < 4，直接转6).

6) k=k+1，若k>K_max，则结束循环，转7);否则转2).

7) 若N_t < 2，则K_max自加10，再转2);否则转8).

8) 对各候选圆局内点单元pcir_i(i=1, 2, …，Nt)分别进行最小二乘法圆拟合，将得到的新的候选圆参数p_i=[a_i, b_i, r_i]作为一个单元存入候选圆参数单元集P中，计算各候选圆的局内点到由该候选圆重新拟合出的圆心[a_i, b_i]的距离d_i，从这些局内点中找出满足|d_i-r_i|≤ε₃的局内点，并排除pcir_i中其他的点.初始化候选圆局内点数目集NP=NULL，将新的候选圆局内点的个数存入NP中.比较各候选圆的局内点个数，找出局内点个数最大的候选圆，并将其参数[a_i, b_i, r_i]作为最终得到的真实圆的圆参数.

3 实验结果

为了检验本文算法的有效性，用该算法在VS2013平台下编写了实验程序，并将其用于布氏硬度压痕直径自动化测量仪器研制中.图 1即为用HB-3000B硬度计，10 mm直径淬硬钢球在用正火处理过的T10钢板上压出的凹痕图像，实验载荷为29.42 kN，成像用的CCD像素数为1 920×1 560.本实验用该方法在同一块钢板上共得到了10个凹痕(凹痕分布相对集中).实验要求测出凹痕直径并查表得出布氏硬度值^[11].本文分别用上述3种算法对这10个凹痕进行检测，其结果如表 1所示.其中随机Hough变换(RHT)圆检测算法的具体步骤见文献[3].

表 1中的参考直径是用读数显微镜对这10个凹痕进行测量所得到的直径的平均值(括号内为测量所得直径的取值范围).从表中可以看出，本文算法所得直径相比其他两种算法更接近参考值，测量结果的方差也比其他两种方法更小.因此，本文算法提高了测量结果的准确性和稳定性.从检测时间上看，本文算法的耗时也明显比其他两种算法更短.

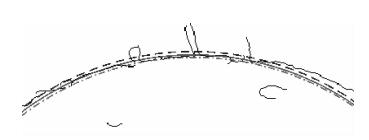

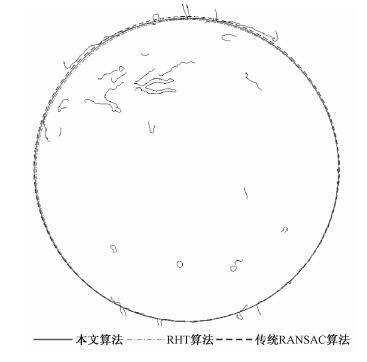

用以上3种算法检测得到的圆参数在图 2所示的边缘图像上画圆，其对比效果如图 4所示.从图中可以看出，3种算法检测出的圆对左上角的边缘的贴合程度有微小差异.为了更清楚地看出这些差异，图 5为图 4左上角的局部放大图.从图中可以看出，本文算法所得结果对图像边缘的贴合效果也优于其他两种算法.

4 结论

本文对传统的RANSAC圆检测算法从无效点的排除、候选圆的选取、真实圆的确定等方面进行了改进，实验结果表明，该算法结果在准确性、稳定性、运算时间3个方面均明显优于传统RANSAC圆检测算法，而且也优于目前常用的RHT圆检测算法，完全能够满足实时检测需求.
