0 引言

泛化定向问题(generalized orienteering problem, GOP)是一类特殊的路径规划问题，最早由Wang等^[1]于1996年提出.在该问题中，每个点有多个不同类型的收益，每个类型占有一定的权重比例，其目标是在一定的时间限制下访问多个点，使求得路径的收益最大.例如，在灾后搜救贵重物资时，每个救援点有多种不同类型、不同重要程度的待救物资.GOP是定向问题(orienteering problem, OP)^[2]的扩展，都是NP-hard问题，现有的研究大多都集中使用启发式算法求解^{[1, 3-5]}.

在搜救、物流运输^[5]等泛化定向问题的实际应用场景中，往往还伴随着收益可变的情况.如在灾后搜救中的各种待救物资，其价值会随着救援时间的延长而面临被毁的风险；在低温冷链物流运输中，运输的各种物资其新鲜度也会随着运输时间的积累而降低，需要在有限的时间内寻找最优运输路线，以降低损失，获取最大收益.因此有必要研究多类型收益随时间下降变化的优化问题，称为收益可变泛化定向问题(generalized orienteering problem with variable profits，GOPVP).本文对GOPVP进行建模，并提出了求解该问题的改进遗传算法(genetic algorithm，GA).

遗传算法受进化生物学的启发而发展，能保证种群的多样性，具有良好的全局寻优能力^[6-7]，被广泛应用于各类组合优化问题中.GA的改进主要在于遗传算子(选择、交叉、变异)的设计^[8].在采用GA求解OP相关问题方面，Wang等^[4]在求解GOP中采用了经典的选择和交叉算子，变异算子则采用了逆转变异.Zabielski等^[9]则在求解OP中采用了锦标赛的选择算子，并综合采用了插入、删除和逆转的变异算子.由于GOPVP中收益随时间可变，解序列细微的变化将使目标函数值产生较大差异，导致难以搜索最优解.本文基于小生境^[10]的选择思想，在选择算子方面，采用分组竞争的遗传策略，选择适应值较高的个体来保证子代的优越性，增加后续遗传算子搜寻全局最优解的概率.并应用和设计新的变异算子加强邻域精确搜索能力，进一步提高解的质量.实验结果表明，相比于研究进展方法，改进的遗传算法更具有效性和稳定性.

1 问题描述与建模

收益可变泛化定向问题描述如下：在一个无向完全图中，每个点有多个类型的收益，并随时间下降变化，各类型占有一定的权重.目标是在限定的时间内，求得一条从起点到终点的路径, 且至多经过其他点一次，使得所获收益最大.本文采用文献[4]中使用的目标函数，结合可变收益的特点，给出GOPVP的数学模型.

记G=(V, E)为带权无向完全图，其中：V={1, 2, …, n}为点集；E={(i, j)|i, j∈V}为边集.各点之间的时间花费记为τ_ij(τ_ij≥0, i, j∈V)，每个点i都有m个不同类型的收益s_i1, s_i2, …, s_im，各类型收益变化函数表示为f_i1(t_i), f_i2(t_i), …, f_im(t_i), t_i是点i的访问时刻，表示从起点到i点的累计时间花费.不同类型对应的权重为w₁, w₂, …, w_m，且$\sum\limits_{g = 1}^m {{w_g} = 1} $.求解目标为在时间限制T_max内，从起点v₁出发，到达终点v_n，求得一条符合约束的路径，使目标函数值最大.

引入如下标记.

1) x_ij：当边(i, j)∈E被访问时，记x_ij=1，否则为0.

2) u_i：表示点v_i在路径中的位置.

GOPVP的数学模型为

$\max \sum\limits_{g = 1}^m {{w_g}} \{ \sum\limits_{i = 1}^{n - 1} {\sum\limits_{j = 2}^n {{{[{x_{ij}}{f_{ig}}({t_i})]}^k}{\} ^{1/k}}} } ,$

(1)

${\rm{s}}{\rm{.t}}.\sum\limits_{i = 1}^{n - 1} {\sum\limits_{j = 2}^n {{\tau _{ij}}{x_{ij}} \le {T_{{\rm{max}}}}} } ,$

(2)

$\sum\limits_{i = 1}^{n - 1} {{x_{in}} = } \sum\limits_{j = 2}^n {{x_{1j}} = 1} ,$

(3)

$\sum\limits_{i = 1}^{n - 1} {{x_{ik}} = } \sum\limits_{j = 2}^n {{x_{kj}} \le 1,} k = 2,3, \ldots ,n - 1,$

(4)

$2 \le {u_i} \le n,i \ne 1,$

(5)

${u_i} - {u_j} + 1 \le \left( {n - 1} \right)(1 - {x_{ij}}),i,j \ne 1.$

(6)

${x_{ij}} \in \left\{ {0,1} \right\},i,j \in V,$

(7)

其中：目标函数(1)表示最大化路径总收益；约束(2)保证路径的长度不超过最大时间约束T_max；约束(3)保证从起点v₁出发并到达终点v_n；约束(4)确保结点至多被访问一次；约束(5)和(6)确保路径中没有子环，称之为Miller-Tucker-Zemlin (MTZ)^[11].

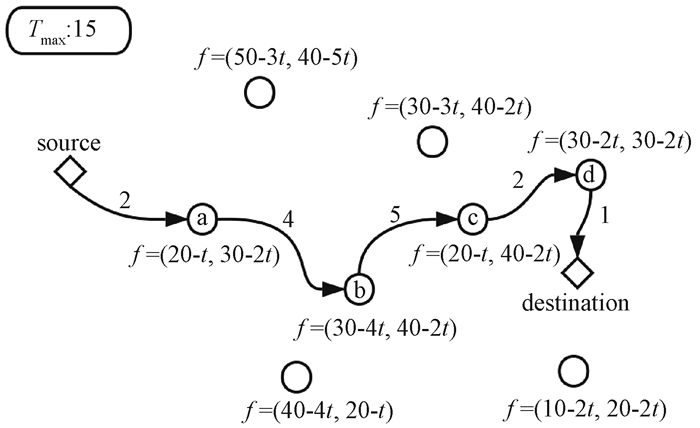

图 1展示了GOPVP的一个可行解示例.图中菱形表示起止点，圆形表示待访问点.最大时间约束T_max为15，每个点有两个类型的收益，f表示结点的收益变化函数，边权表示两点之间的耗时(图中仅展示了部分结点间的时间花费).假设目标函数中指数k为1，两个类型权重均为0.5，点的收益随时间线性下降，具体如图所示.图 1所示的路径中，为了保证在指定时限内到达目的点，有4个点未访问，路径为source-a-b-c-d-destination，路径总耗时为14，满足最大时间约束.根据目标函数公式(1)，路径总收益为56.5.

2 算法求解

本文提出改进的遗传算法来求解GOPVP.首先随机初始化种群，随后通过分组竞争从父代中选择较优的个体形成较优的子代，交叉算子选取适当的父代进行交叉.变异算子除了基于GA求解OP相关问题的研究进展方法^{[4, 9]}中采用的插入、删除和逆转等变异算子之外，基于优化局部搜索策略^[12-13]的考虑，增加了替换和交换两个变异算子，并针对收益变化的特点新增一个轮转变异算子，来进一步改善解的质量，以此形成更优种群.当进化次数达到设定的阈值或最优解多次没有提升时终止计算，否则重启算法.

2.1 染色体编码及适应值计算

本文采用自然数编码的方式，将完全图中的各点标序.当染色体为1-8-2-9-3-7-6-n时，表示求解路径从序号为1的点出发，依次经过中间各结点，到达终点n.本文使用目标函数值来表示个体的适应值，

$F = \sum\limits_{g = 1}^m {{w_g}} \{ \sum\limits_{i = 1}^{n - 1} {\sum\limits_{j = 2}^n {{{[{x_{ij}}{f_{ig}}({t_i})]}^k}{\} ^{1/k}}} } .$

(8)

2.2 初始化种群

本算法采用随机生成方式初始化种群.首先固定起止点，形成仅有两个基因的染色体，接着向染色体中插入新的基因，同时判断插入后的新染色体是否违反条件约束，若违反，则终止插入新的基因，否则选择下一个基因顺序插入.

2.3 遗传算子

1) 选择算子.本文采用分组竞争的方式来选择个体.将种群大小P_size分为num组(num < P_size)，从每组中选择适应值最高的个体，接下来随机选择P_size/(num－1)个个体，每组执行相同的操作，由此产生的P_size个个体为下一代种群.采用这样的选择方式，既能保证最优个体被保存下来，同时也有利于保持种群的多样性.

2) 交叉算子.本文采用单点交叉的方式.首先随机两个个体作为父代，然后确定父代的共同基因(不包含起止基因)为交叉点集.若交叉点集不空，则以所有基因为交叉点进行交叉，并将适应值比父代大且可行的子代个体保存下来，否则不进行交叉操作.

3) 变异算子.本文应用和设计了6种变异算子.简单的插入和删除变异算子在随机选择的个体上执行，维持进化过程中种群的多样性，防止早熟；其他4种变异算子在多个分组竞争中优胜的个体上执行，加强优良个体的局部搜索能力，进一步改善解的质量.其中分组竞争的方式和选择算子操作一致.变异算子具体过程如下.

a) 替换变异.用新基因替换染色体上的基因，并用替换后收益最高且可行的子代来更新父代.

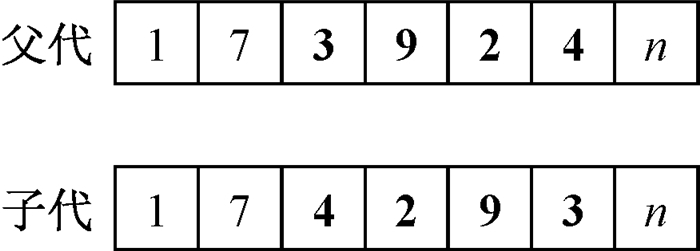

b) 逆转变异.逆序所有的基因片段，以减少个体长度^[13]，以便插入更多的基因片段，增加个体收益，如图 2所示.

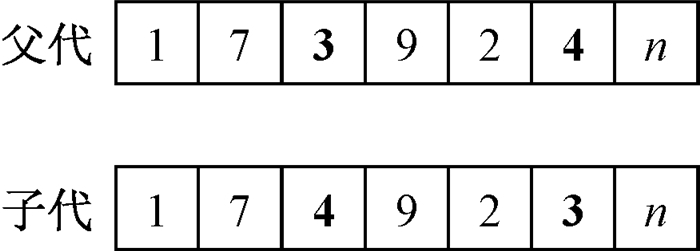

c) 交换变异.调换任意两个基因的位置，并用操作后长度最短的个体来更新原染色体，如图 3所示.

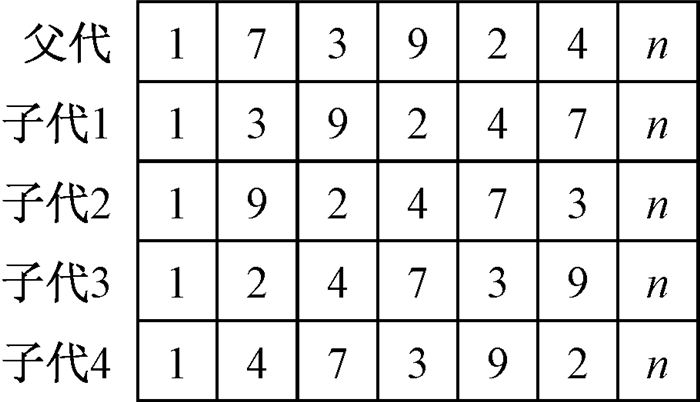

d) 轮转变异.针对收益可变的问题特点，循环移动基因片段，对产生的所有新子代，保留可行且收益最佳的子代以更新父代，具体如图 4所示.

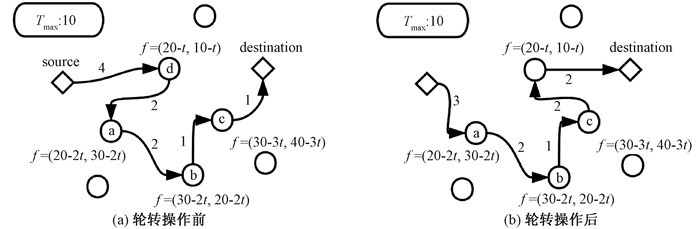

与GOP不同，GOPVP中点的收益可变，染色体基因的序列直接影响到个体的目标函数值.轮转操作更详细的例子如图 5所示.每个点有两个类型的收益，且随时间线性下降，如图中f所示，最大时间限制T_max为10.图中菱形表示起止点，圆形表示待访问点.假设目标函数中指数k为1，两个类型权重均为0.5.

在图 5的示例中，图 5(a)中可行解为source-d-a-b-c-destination，根据目标函数公式(1)计算，其总收益为46.5.图 5(b)中可行解为source-a-b-c-d-destination，其总收益为59.5.通过轮转操作，可进一步提高解的质量.

3 实验设置及结果分析 3.1 实验设置 3.1.1 实验数据

本文采用3个经典算例集来验证算法的有效性，分别为Wang等^[1]提出的GOP算例和Tsiligirides^[14]、Chao等^[15]提出的OP算例，将它们扩展成GOPVP实例，并分别命名为setW、setT和setC.

setW算例(起止点相同)为中国东部27个城市，其位置坐标为城市对应的经纬度，每个城市间的距离根据经纬度计算.算例中，城市具有4个不同类型的评分.在现实应用中，不同的类型可以表示旅游规划中城市的各种旅游特色，也可以表示低温冷链物流中各种物资类别.

setT和setC是两个经典的OP算例，其原始数据及改造数据被研究者们广泛应用.setT包含3个不同的点集，个数分别为21、32、33.setC算例包含两个不同的点集，个数分别为64、66.每个点集都有多个不同的T_max.在setT和setC中，路径的起止点不同，点之间的距离采用欧氏距离.由于算例中每个点仅有一个类型的收益，因此本文扩展这两个数据：随机打乱点集收益值，形成新的收益序列.重复3次，构造多类型数据.

本文目前的实验中假设了各类型收益均随时间呈线性下降，其函数形式为f_ig(t_i)=s_ig(0)－αt_i, i∈V, g=1, 2, …, m，且f_i1(t_i)=f_i2(t_i)=…=f_im(t_i)，其中：α=s_ig(0)/T_max；s_ig(0)为点i在第g个类型上的初始收益.更一般性的收益下降函数有待进一步研究.

3.1.2 对比方法

在3个不同的算例上，与本文提出的改进的遗传算法(improved genetic algorithm，IGA)对比的研究进展算法为nGA算法和2PIA算法.

1) nGA算法. Zabielski等^[9]基于GA的OP求解算法，采用了锦标赛的选择算子，并综合采用了插入、删除和逆转的变异算子.

2) 2PIA算法. Silberholz等^[5]提出的两参数迭代算法，采用了逆转、插入和删除的局部搜索操作.

3.1.3 参数设置

对比方法采用原文参数设置.IGA的相关参数设置如下：迭代次数T为50，没有改善的迭代次数限制为5，种群大小P_size为50，选择操作中分组个数num为5组，交叉操作随机选择15对父代进行操作，变异操作中随机个体数占种群大小的10%，其中插入和删除变异概率都为0.5.

此外，本文以单位时间间隔分割最大时间限制T_max(由于距离和时间转换简单，本文对测试实例中的边权耗费不做区分)，并预先存储各结点在不同时刻的收益，以加速计算.为了消除各算法随机性带来的影响，本文将每个算法在各个数据上分别进行10次独立重复实验，取10次运行结果的最大值和均值进行比较，同时比较各算法求得结果的标准差，验证本算法的稳定性.

3.2 实验结果及分析 3.2.1 setW

类似于文献[5]，本文测试目标函数中5个不同的目标函数指数k分别为1，3，4，5，10，对不同的k值分别考虑5个不同的类型权重wv(0:[0.25, 0.25, 0.25, 0.25]，1:[1, 0, 0, 0]，2:[0, 1, 0, 0]，3:[0, 0, 1, 0]，4:[0, 0, 0, 1])，T_max均为5 000.

在25组测试实验中，本文分别比较了3个算法求得的目标函数均值和最大值，结果如表 1所示.从表中可以看出，在最大值和均值上，文本的IGA算法全部都达到了最优值.setW的仿真实验表明，相比对比方法，在不同目标函数指数和类型属性权重组合下，仍能够保持较好的寻优求解优势，体现了较强的寻优能力.

3.2.2 setT、setC

由于测试实例过多，对setT和setC，本文仅实验指数k为2，类型权重为(0.25, 0.25, 0.25, 0.25)的目标函数.setT算例共有49组不同的实验，setC算例共有40组不同的实验.3种算法的求解结果比较分别如表 2和表 3~5所示，表中n为算例中点的个数，T_max为最大时间限制.在数据集setT和setC上，同样比较各算法求解目标值的均值和最大值.

由表 2和表 3~5可知，本算法能适应不同点集大小和时间限制的组合，在大部分组合中，IGA求得的目标最大值和均值都取得了明显的优势.在均值比较上，当n=32时，2PIA取得了和本文算法相当的效果，且均优于nGA.在整个setT数据集的49个算例上，本文取得了39次最优结果，并且在setC上全部取得最优，远远超过2PIA和nGA.在最大值比较上，2PIA和nGA在setT仿真实验上都仅取得6个最优解，在setC上都仅取得5个最优解，而本文的IGA算法则全部达到了最优，进一步证明了改进算法的优越性.

3.2.3 稳定性分析

为了验证IGA算法的稳定性，本文采用标准差作为评价指标进行比较，如表 6所示，其中n为算例中点的个数.表中的结果为算法在该算例集不同实验方案标准差的平均值.从表中可以看出，在setW、setT和setC 3个算例集上，IGA求解结果的标准差都比较小，且均显著优于其他算法.在setW和setT上，IGA求解结果的标准差接近0，表明算法每次独立实验几乎都能找到最优解.从实验结果可知，与2PIA和nGA相比，IGA具有更好的稳定性.

4 结论

考虑带有多类型和收益(价值等)随时间变化特点的实际应用场景，本文提出了一类收益可变泛化定向问题，并建立了相应的数学模型.设计了一种改进的遗传算法来解决该模型，采用分组竞争机制在全体种群中搜索优胜解，不仅保持了解的多样性，同时保持了解的优良性.再通过基于收益可变特点的变异算子，进一步加强了解的质量.

为了评估提出算法的有效性和稳定性，在3个扩展的数据集上进行测试.由仿真实验可知，提出的算法，相比于研究进展方法，能找到更优的可行解.同时由标准差分析可知，本算法具有更好的稳定性.

更多实际特征是接下来考虑的因素之一，如时间窗^[12]和时间依赖^[16]等.此外，对于大规模应用场景，进一步改进算法，快速求得高质量的可行解是下一步的研究工作.
