0 引言

随着智能网联汽车日渐成为全球汽车领域的研究热点和产业增长的新动力，我国也把研究发展智能网联汽车作为中国汽车产业发展的国家战略，智能网联是抢占未来汽车工程领域的关键核心技术。

相应地，汽车安全问题也日益受到重视。网联使得汽车在不断智能化的同时，由独立封闭走向互联开放，从而使网络攻击可远程实施于车身。车内的电子控制单元(electronic control unit, ECU)节点使用以太网、CAN^[1]、FlexRAY^[2]、LIN^[3]等多种网络通信协议，其中，使用较多的是以太网和CAN，但其协议中或缺乏必要的安全机制，仅有简单的完整性校验，或使用对称密码算法和固定密钥，极易被攻击。为方便诊断维护，汽车都存在OBD接口，使得从该接口可获得车内各ECU的信息。在停车状态下，通过该接口可轻易窃取固定密钥。而密钥被窃取后，汽车安全机制形同虚设。

通过对车载ECU的分析和攻击实验^[4]，可实现远程操控汽车方向盘、窃取车内数据，暴露出汽车在智能化、网联化过程中所存在的隐私数据泄露、人身安全威胁等诸多安全问题。因此，有必要在智能网联汽车中采用更强的安全机制。

国际上已有很多相关研究和探讨，形成了诸多安全方案，涉及标识认证机制、保密通信机制、安全存储机制、车载密钥管理等方面，其中密钥管理是研究的核心所在^[5]。

早期的车内通信都是基于低速高可靠CAN总线结构，这种结构限制了很多密码技术的应用，因此加密和认证功能较弱。随着智能网联汽车的发展，混合型结构成为主流技术，如高速CAN总线和低速CAN总线混合^[6]、以太网与CAN总线混合^[7]、其他新型总线与传统低速高可靠CAN总线混合^[8]等。

为解决当前车内总线网络被恶意攻击的安全问题，文献[9]提出基于加密方法的安全机制，为现有车内网安全通信奠定了基础。文献[10]提出了一个采用代理重加密(PRE)方案的车载网络模型，所有数据都使用一个主密钥进行加密。该主密钥由VCU单独保存，而且针对一组特殊节点同时多次请求数据的情况提出了一种组密钥管理方案。针对车内的密钥分发问题, 文献[11]提出了基于集中式网关的方案, 它使用证书验证每个ECU，然后根据不同类型的总线分发组密钥。文献[12]提出了基于对称密钥的集中式密钥管理方案，解决了相互认证问题。但此方案的安全性完全依赖于集中式密钥生成器，这可能导致单点故障从而影响全车安全。因此文献[13]提出了一个半集中式的动态密钥管理框架，该框架在车辆运行过程中提供分散和动态的密钥生成。

使用非对称算法必须对公钥进行管理，国际上通常使用RSA和ECC算法，国内则使用SM2算法，确保公钥的真实性。国际通用的公钥管理模式是PKI/CA模式^[14]，即由证书机构为每个公钥签发证书。但证书验证会增加时延，难以满足网联汽车对低时延的需求。

基于标识的组合公钥(combined public key, CPK)是一种新型集中式无证书公钥管理模式^[15-17]，在公钥管理方面具有诸多优势，且在无线传感器密钥管理方案^[18]和远程身份认证方案^[19]等多种安全方案中得到了应用。因此，本文提出了一种基于CPK的动态密钥管理方案。该方案使用SM2/3/4国标算法^[20]，在汽车启动瞬间(3 s内)，由网关作为车内的密钥管理中心(key management center, KMC)，动态生成公、私钥矩阵，先广播公钥矩阵(私钥矩阵由网关安全保存)，然后采用专门的密钥分发协议安全分发各节点的私钥。每个节点只需要存储一个通过广播接收的公钥矩阵、广播密钥、会话密钥及自己的私钥，不需要公钥证书和其他额外存储空间。

由于CPK具有无证书、本地化的特点，所有节点的公钥可根据标识在本地查找，因此一个节点可以即时发起与另一节点的保密通信或密钥协商，且只需要一次签名验证即可实现标识鉴别，完成节点间的身份认证。

此外，由于本方案在每次汽车启动的瞬间更新车内所有域控和ECU终端的密钥，因此停车状态下即使密钥被窃取，也不影响汽车启动后的安全，所以本方案可有效防止OBD静态攻击。

1 车内高速总线动态密钥管理方案

汽车网关是汽车的中心设备。在智能网联汽车中，车载网关既是汽车的内部管理中心，也是与外部连接的关口。由于静态环境下(停车状态)，OBD接口容易获取ECU和网关内的数据，因此私钥在静态环境下是不安全的。所以本文采用动态更新方案，即在每次汽车启动时更新矩阵及私钥。

汽车熄火后，网关处于待机状态，一些功能已经关闭，但并没有完全关机，还可以接受网络指令。此时网关功耗很低, 由蓄电池供电。网关对汽车的熄火有明确的自动感知功能。当汽车再次点火时，网关重新生成CPK矩阵，并分发到车载以太网直联的域控和ECU中。

1.1 CPK动态公、私钥矩阵生成

CPK基于ECC或国标SM2算法，文献[21-23]对其安全性有详细分析。尽管存在共谋攻击，但在动态更新公、私钥矩阵的车内环境下，其安全性不受影响。

动态CPK矩阵生成方法如下。网关先切断与外界的通信，结束一切不必要的进程，确保生成公、私钥矩阵及分发公钥矩阵的过程不受网络入侵和木马攻击。

首先生成私钥因子，若网关内有真随机数发生器，则用该生成器生成需要的私钥因子即可。

否则，取北斗授时(如果没有的话取网关本地时钟的时间)信息，读取车内的温度、油量、里程数等数据，加上网关内安全保存的根密钥，用SM3计算其哈希值，记为IV，

$ I V=h_{\mathrm{SM} 3}\left(k_0\|T\| t\|s\| o \| k i v\right), $

(1)

其中：k₀为网关内安全保存的根密钥；T为北斗授时或本地网关时钟的时间；t为车内温度；s为车辆目前的里程数；o是车内当前油量；kiv是一个指定的键值，用于生成特定的初始向量。然后网关计算a_i=h_SM3(IV, c_i)，h_SM3为一个哈希函数；c_i为计数器的值，i=1, 2, …, 32；a_i作为私钥因子，按列填充为4×8的矩阵，即r₁₁=a₁, r₂₁=a₂, …，r₄₈=a₃₂。

私钥因子所对应的公钥因子为R=rP。其中P为所选择的ECC椭圆曲线群G上的n阶生成元。

于是，生成公、私钥矩阵分别为

$ \begin{aligned} & \boldsymbol{S K} \boldsymbol{M}=\left(\begin{array}{cccc} r_{11} & r_{12} & \cdots & r_{18} \\ r_{21} & r_{22} & \cdots & r_{28} \\ r_{31} & r_{32} & \cdots & r_{38} \\ r_{41} & r_{42} & \cdots & r_{48} \end{array}\right)= \\ & \;\;\;\;\;\;\;\;\;\left(\begin{array}{llll} a_1 & a_5 & \cdots & a_{29} \\ a_2 & a_6 & \cdots & a_{30} \\ a_3 & a_7 & \cdots & a_{31} \\ a_4 & a_8 & \cdots & a_{32} \end{array}\right), \\ & \boldsymbol{P K} \boldsymbol{K}=\left\{\begin{array}{llll} R_{11} & R_{12} & \cdots & R_{18} \\ R_{21} & R_{22} & \cdots & R_{28} \\ R_{31} & R_{32} & \cdots & R_{38} \\ R_{41} & R_{42} & \cdots & R_{48} \end{array}\right\} 。\\ & \end{aligned} $

然后，网关将公钥矩阵PKM广播给所有域控和ECU等终端，终端收到公钥矩阵后，开始申请私钥。

1.2 动态CPK设备私钥分发协议

车辆出厂前，需要在每个ECU节点中预先安全存放一个用于与网关来进行传递私钥的共享秘密x_i, x_i写入ECU的芯片内，OBD接口不可读取。网关通过使用x_i并结合一些参数来生成相应的会话密钥，用来加密私钥，完成私钥的传递，避免私钥被恶意ECU节点冒领。

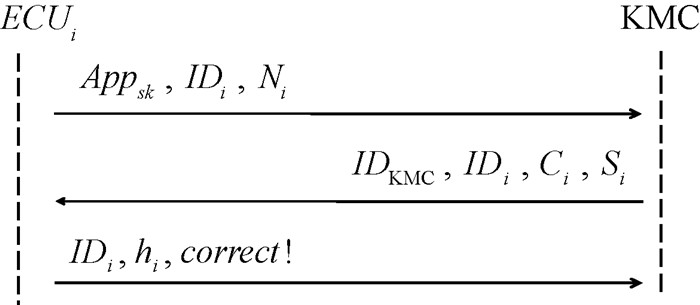

动态CPK的设备私钥分发协议如图 1。

其中KMC的功能由车载网关完成。具体分发步骤如下。

1) 节点ECU_i发起私钥申请，App_sk为申请私钥标识符。申请时，要先生成一次性随机数N_i，然后将ECU_i节点的标识ID_i和N_i一起发送给网关。

2) 网关使用共享秘密x_i、N_i和ID_i生成会话密钥k_i。根据ECU_i的标识查询私钥矩阵SKM，计算出ECU_i的私钥sk_i。接着，网关生成一个广播密钥k^*，将广播密钥k^*和ECU_i的私钥sk_i用会话密钥k_i加密，发送给ECU_i。同时，网关保存该会话密钥k_i和广播密钥k^*，k_i为此后与ECU_i通信时密钥，k^*为广播信息的加密、解密密钥。同时，网关对密文进行签名。

$ \begin{gathered} k_i=h_{\mathrm{SM3}}\left(I D_i\left\|N_i\right\| x_i\right), \\ C_i=E_{\mathrm{SM} 4}\left(k_i, s k_i\left\|I D_{\text {КМС }}\right\| I D_i \| k^*\right), \\ S_i=S i g_{\mathrm{SM}_2}\left(s k_{\mathrm{KMC}}, I D_i \| C_i\right), \end{gathered} $

其中：ID_KMC为KMC的标识；E_SM4为加密函数；C_i为加密的密文；Sig_SM2为签名函数；S_i为签名值。KMC计算节点ECU_i的私钥过程为

$ \begin{gathered} s k_i=\varphi_{\mathrm{SKM}}\left(h_{\mathrm{SM} 3}\left(I D_i\right)\right)=\sum\limits_{k=1}^8 r_{i_k, k} \bmod n, \\ k^*=E_{\mathrm{SM} 4}\left(k_0, T\|t\| s \| o\right), \end{gathered} $

其中：φ_SKM为私钥查询函数；r_ik，k为私钥矩阵SKM中第i_k行、第k列的私钥因子。

3) ECU_i收到信息后，先验证网关的签名。验证签名时，KMC的公钥可直接通过本地公钥矩阵PKM查询。然后解密密文，获得签名私钥和广播密钥。获得私钥后，立即验证自己的私钥是否正确。验证私钥时，先用公钥矩阵查询ECU_i的公钥pk_i，然后对N_i进行一次加密、解密运算，

$ \begin{gathered} p k_i=\varphi_{\mathrm{PKM}}\left(h_{\mathrm{SM} 3}\left(I D_i\right)\right)=\sum\limits_{k=1}^8 R_{i_k, k}, \\ V C_i=E_{\mathrm{SM} 2}\left(p k_i, N_i\right) , \\ N_i=?=D_{\mathrm{SM} 2}\left(s k_i, V C_i\right), \end{gathered} $

其中：φ_PKM为公钥查询函数；R_ik，k为公钥矩阵PKM中第i_k行、第k列的公钥因子；VC_i为使用pk_i对N_i加密后的密文；D_SM2为解密函数。若解密结果与N_i不等，则向网关发送出错信息，要求重新分发私钥。若相等，则安全保存私钥sk_i和广播密钥k^*，并计算

$ h_i=h_{\mathrm{SM} 3}\left(k_i, I D_i \| s k_i\right), $

发送ID_i和h_i通知网关已成功接收私钥。

网关收到消息后，校验哈希值h_i，确认ECU_i已成功接收私钥。在分发ECU私钥的过程中，网关保存广播密钥和各ECU的会话密钥，形成会话密钥表，同时删除私钥矩阵SKM，以免受到在线攻击。

2 性能分析 2.1 安全性分析

首先，对私钥分发协议的安全性进行分析，它是保证私钥在分发过程不被窃取的基础。

私钥分发协议的前提是，网关作为KMC已生成公、私钥矩阵，并广播公钥矩阵，使得所有ECU节点都获得了公钥矩阵，且每个ECU都有一个与网关共享的秘密值x_i。

在申请私钥的过程中，ECU节点将自己的标识(ID_i)、一次性随机数(N_i)等信息发送给网关。

在此过程，如果车内有ECU节点被植入了攻击性软件，该ECU能够获取普通ECU所发送的ID_i、N_i等消息，但是并没有该ECU和网关之间的共享秘密x_i，无法生成会话密钥k_i，不能解密使用k_i加密过的密文。网关还可利用N_i判别该会话密钥的新鲜性，确保该消息不是重放的。

网关通过ID_i在私钥矩阵中查找并计算该ECU节点对应的私钥sk_i，并生成一个广播密钥k^*，将k^*和sk_i等用会话密钥k_i加密后发送给ECU。同时还用自己的私钥对该密文进行签名，证明sk_i是由网关发送给该ECU节点的私钥。由于k_i是x_i结合其他参数生成的，使用该密钥加密的密文即使被敌手获取，也无法获取sk_i，因为这相当于攻破了加密算法。私钥分发协议可以有效保证sk_i和k^*的机密性。而网关的签名也保证了该私钥一定是网关生成的。同时，N_i和k_i的使用，保证了k^*和sk_i的新鲜性。

其次，分析CPK的安全性。CPK基于SM2算法，其理论基础是椭圆曲线上离散对数难题。密码算法是安全的。但CPK的确存在共谋攻击^[21-23]。共谋的前提是知道一定数量的私钥，因此保护私钥是抵抗共谋攻击的关键。

在本方案中，我们所采取的措施是动态分配私钥。车内节点所使用的公、私钥矩阵在生成前，网关会先切断与外界的通信，结束一切不必要的进程，确保生成公、私钥矩阵及分发公钥矩阵的过程不受网络入侵和木马攻击。网关将公钥矩阵广播给所有域控和ECU。ECU收到公钥矩阵后，执行私钥分发协议申请私钥。当所有ECU节点收到私钥后，网关保存自己的私钥、广播密钥及各ECU的会话密钥，之后会删除私钥矩阵，避免私钥矩阵的泄露。

外部设备可以通过对外接口在车停下来的静态情况下获得网关及车内节点的各种信息。但是一旦车辆启动，网关会重新生成新的公、私钥矩阵，完成私钥的分配。因此敌手无法通过静态攻击获取有用的私钥。即便敌手能控制个别ECU，但也只能获得其他ECU在密钥分发协议中的加密信息，仍无法获得新的密钥。

另外，车内通常采用4×8的小型公钥矩阵，而文献[21-23]的研究表明，至少需要获得4×8-8+1=25个线性无关的密钥才能进行共谋攻击。事实上，连接在高速总线上的节点也只有几十个，其他节点连接在低速总线上。考虑部分密钥是线性相关的，这意味着攻击者要获得大部分节点的私钥才能实施有效攻击。在汽车运动状态下，想要通过远程攻击获取ECU的密钥，必须要先攻破车载网关的安全防护。在车载网关实施安全认证的前提下，这几乎是不可能的。而获取多个ECU私钥实施共谋攻击，更是难以实现的。因此在汽车运动过程中无论是获取节点私钥还是进行共谋攻击都是难以实现的。

下面在CPK共谋攻击不成立的前提下，采用安全协议分析本征逻辑方法(SPALL^[24])，对本方案中密钥分发协议的安全性进行分析。

根据协议过程，以ID_i代替ECU_i，以ID_KMC代替KMC，即以标识代替实体，则有$ {\mathit{\Sigma}}=\left\{I D_i, I D_{\text {кмс }}, N_i, C_i, S_i, h_i\right\}$，且有

$ \begin{gathered} I D_i \ni N_i \in N, \\ I D_i \ni k_i=h_{\mathrm{SM} 3}\left(I D_i\left\|N_i\right\| x_i\right) \in R, \\ I D_{\mathrm{KMC}} \ni k_i=h_{\mathrm{SM} 3}\left(I D_i\left\|N_i\right\| x_i\right) \in R, \\ I D_{\mathrm{KMC}} \ni k^* \in R, \\ I D_{\mathrm{KMC}} \ni C_i=E_{\mathrm{SM} 4}\left(k_i, s k_i\left\|I D_{\mathrm{KMC}}\right\| I D_i \| k^*\right), \\ I D_{\mathrm{KMC}} \ni S_i=Si g{_{\mathrm{SM} 2}}\left(s k_{\mathrm{KMC}}, I D_i \| C_i\right), \\ I D_i \ni h_i=h_{\mathrm{SM} 3}\left(k_i, I D_i \| s k_i\right), \\ I D_{\mathrm{KMC}} \ni h_i=h_{\mathrm{SM} 3}\left(k_i, I D_i \| s k_i\right), \\ I D_i \triangleleft\left\{C_i, S_i\right\}, I D_i \in {\mathit{\Omega}}, I D_{\mathrm{KMC}} \in {\mathit{\Omega}}, x_i \in {\mathit{Π}}, N_i \in N, \end{gathered} $

其中：Σ为基本消息集合；N为随机数集合；Π为共享秘密集合；Ω为主机集合；R为对称密钥集合；∈表示属于；$\ni $表示生成；$ \triangleleft$表示看到。

由于CPK的特性决定了每个公钥都是由标识唯一确定的，因此有以下结论：

1) ID_i相信pk_KMC是ID_KMC的公钥，ID_KMC相信pk_i是ID_i的公钥。

2) x_i是双方共享的秘密，因此有ID_i相信ID_i和ID_KMC共享x_i，ID_KMC相信ID_i与ID_KMC共享x_i。

协议目标为ID_i获得私钥sk_i，ID_i相信私钥sk_i是新鲜的，保证最终只有ID_i和ID_KMC能够获得该私钥sk_i，其他人无法获得，ID_i要相信sk_i是双向可认证的。将目标公式中的sk_i换成k^*，则k^*具有可获得性、新鲜性和双向可认证性。以下对sk_i进行分析，k^*的相关性可同样能证明。

证明  由$I D_i \triangleleft\left\{C_i, S_i\right\} \text { 和 } I D_i \ni k_i $得

$ I D_i \triangleleft\left(s k_i, I D_{\text {Кмс }}, I D_i, k^*\right), $

从而有$I D_i \triangleleft s k_i, I D_i \triangleleft k^* $。

由$I D_i \ni N_i \in N $可得，ID_i相信N_i是新鲜的，再由$ I D_i \ni k_i=h_{\mathrm{SM} 3}\left(I D_i\left\|N_i\right\| x_i\right)$可得，ID_i相信k_i是新鲜的，进而有ID_i相信C_i是新鲜的，从而有ID_i相信sk_i是新鲜的。

由$I D_i \triangleleft S_i $可推导出，ID_i相信ID_KMC生成了私钥sk_i，以及ID_i相信sk_i是发送给自己的，于是有ID_i相信sk_i是双向可认证的。

对于机密性，假设$U \triangleleft s k_i $，则或者$U \ni s k_i $，由此可得U=ID_KMC；或者$ U \triangleleft C_i$，且U相信sk_i可以从密文C_i中恢复出来，于是有$U \triangleleft k_i $。但k_i= $ h_{\mathrm{SM} 3}\left(I D_i\left\|N_i\right\| x_i\right)$，从而必有$ U \triangleleft x_i$。

由于ID_i相信ID_i和ID_KMC共享x_i，以及ID_KMC也相信ID_i与ID_KMC共享x_i，可推出U为ID_i或是ID_KMC。

综合以上情况可得：如果$U \triangleleft s k_i $，那么U一定是ID_i和ID_KMC其中之一。这表明，得到私钥sk_i的只有ID_i和ID_KMC，机密性得证。

密钥管理方案具有机密性、认证性和新鲜性。

机密性：由上述证明可知，只有网关与申请该私钥的ECU节点能够得到k^*和sk_i，其他节点无法获得k^*和sk_i，因此机密性得证。

认证性：当ECU节点从网关处获得私钥时，可对网关的签名进行验证，从而认证sk_i必源自网关，不存在仿冒。

新鲜性：在ECU和网关的交互过程中，N_i是ECU临时生成的，而k_i生成依赖于N_i，从而保证了k^*和sk_i的新鲜性。

2.2 其他性能分析

1) 密钥存储空间分析。每个公钥因子为512 bit，因此公钥矩阵仅需要2 kB，与一个完整数字证书的大小几乎一样。

2) 私钥生成与分发效率分析。由于网关承担KMC的任务，而网关通常有比较高的计算性能，选择龙芯2K1000芯片为网关芯片。ECU的芯片通常算力较低，实验时采用龙芯1D-300芯片，已符合大多数ECU的性能需求。对这两款芯片进行100轮测试，结果如表 1。

以上测试中，密钥生成在本方案(基于CPK方案)中指公、私钥矩阵生成时间，共生成64个公、私钥因子，在证书方案中指生成100张证书的时间；密钥分发在本方案中指由私钥矩阵生成私钥，并分发私钥及公钥矩阵给100个ECU节点的时间，在证书方案中指分发私钥及证书给100个ECU节点的时间；ECDH协商指的是两个ECU节点分别在两种方案下进行密钥协商的时间；通信认证指的是两个ECU节点分别在两种方案下进行保密通信及标识认证所需要的时间。

由表 1可知，在密钥生成中，本方案所用时间是证书方案的1/9；在密钥分发和ECDH协商中，本方案时间均少于证书方案；通信认证时，以太网环境下，本方案用时不到证书方案的50%；CAN环境下，本方案所需要时间不足证书方案通信认证的10%，极大缩短了认证时间。本方案的密钥生成时延小于20 ms，密钥分发时延小于600 ms，考虑各ECU之间产生的时延，因此总的密钥分发时间在3 s内即可以完成。

使用密钥进行认证和保密通信的效率分析。

① 保密通信。基于数字证书，每次通信时需要先传递数字证书，不仅会增加通信内容，也增加了保密通信协议的步数，而且使用证书前还要对证书进行验证。而基于CPK的保密通信，可在公钥矩阵中直接查找对方的公钥，即刻发起保密通信。效率明显高于数字证书模式。

② 标识认证。基于证书的认证，必然要验证证书，需要2个单位的标量乘法时间^[25]，再对签名进行验证，又需要2个单位时间，共需要4个单位时间。而基于CPK的认证，查找公钥的运算时间可以忽略不计，然后签名验证需要2个单位时间，共只需要2个单位时间即可。综上，本方案2个单位时间即可完成验证，而证书模式需要4个单位时间，效率比证书模式高一倍，从而认证时延也较短。

3 结语

本文在车载ECU设备存储和计算资源受限、车载网络异构的条件下，针对要求时延极短，同时需要强认证和保密通信等安全需求，提出了一种基于CPK的车载网关动态密钥管理方案。该方案不需要公钥证书，即可安全分发节点私钥，并在私钥分发完成后，高效实现ECU节点的身份认证，且存储开销也较小。由于节点私钥在每次汽车点火时都会动态更新，有效防止了利用OBD接口的静态攻击。
