| SiO2/TiO2复合材料的制备及其光催化性能 |  [PDF全文] |
2. 齐鲁工业大学(山东省科学院)化学与制药工程学院，济南 250353
2. School of Chemistry and Pharmaceutical(Engineering, Qilu University of Technology Shandong Acodemy of Sciences), Jinan 250353, China
介孔二氧化硅自发现以来[1]，因具有极高的比表面积，规则有序、大小均一可调的孔径，狭窄的孔径分布等特点，使其在多相催化、分离过程、生物医学系统和主客体化学等方面存在很大的潜在应用[2-4]。
然而介孔二氧化硅表面富含羟基，存在很强的极性，限制了其在多方面的应用。通过对介孔二氧化硅进行有效的改性，制备各种功能化的介孔二氧化硅，可以快速有效地解决该问题[5-6]。电子转移再生催化剂原子转移自由基聚(ARGET ATRP)就是一种“绿色环保”的化学方法，可以保护SiO2的孔道结构，并且对于改性聚合物的分子量、多分散性指数和聚合物结构均是可控的[7]。Cheesman等[8]采用表面引发ARGET ATRP方法在SiO2粒子上接枝了聚甲基丙烯酸二乙基氨基乙酯(PDEA)刷，改性后制得pH敏感的复合材料。Cao等[9]采用简便的ARGET ATRP方法在有序介孔二氧化硅SBA-15孔内接枝聚合物进行孔内改性，以介孔二氧化硅作为支架，孔道约24 nm，接枝的单体是N-异丙基丙烯酰胺和2-甲基丙烯酸甲酯，制得具有响应性的无机物-聚合物复合材料。Liu等[10]首先用水热法制备了多层囊泡状SiO2介孔材料，然后采用ARGET ATRP方法对多层囊泡状SiO2介孔材料进行了接枝改性，选用的单体是pH敏感的甲基丙烯酸二乙氨基乙酯，将制备的改性介孔材料用于对卡托普利药物的控释。测试结果证明，可以通过调节磷酸缓冲溶液的pH，来调控介孔材料对卡托普利药物的释放量，拓展了介孔材料在生物医学领域的应用。
TiO2作为半导体光催化剂，具有化学/光腐蚀稳定性好、成本低、无毒害性以及制备工艺简单等优点[11-12]。然而，TiO2因为吸附性较低，降低了其光催化活性的效果[13]。研究发现，以介孔二氧化硅作为支架，负载TiO2纳米粒子，可以有效地提高TiO2的吸附性，从而提高光催化效果。Zheng等[14]以TiCl3溶液和正硅酸四乙酯(TEOS)作为前驱体，以三嵌段共聚物P123(EO20PO70EO20)为模板，在醋酸锌的弱酸性条件下，通过水热法直接合成了介孔TiO2/SiO2复合材料。该材料在异丙醇的光降解测试中表现出较高的催化活性，这主要是由介孔结构和材料表面的TiO2起的作用。Witte等[15]通过直接合成法成功制备了TiO2/SBA-15，TiO2在合成SBA-15的过程中直接引入，制得的TiO2/SiO2介孔复合材料具有良好的光催化活性和吸附性能。Dong等[16]以钛酸异丙酯和TEOS作为前驱体，三嵌段共聚物P123作为模板，在HCl溶液中经过自组装过程，结合溶剂蒸发方法，成功制得了介孔结构TiO2/SiO2复合材料。然而以上研究也存在缺点：TiO2被均匀地分布到介孔SiO2结构之中，降低了催化活性；TiO2纳米粒子负载在SiO2表面，易形成团聚。
我们采用ARGET ATRP方法对短棒状介孔SiO2进行了接枝亲水性聚合物改性，可以使TiO2纳米粒子均匀地分布在介孔SiO2表面，高温处理后制得短棒状介孔SiO2/TiO2复合材料，并探究了其在可见光条件下对甲基橙的光催化降解活性。
1 实验 1.1 试剂与仪器试剂：嵌段共聚物(P123，EO20PO70EO20)，2-溴异丁酰溴(BiB，97%)，2-溴异丁酸乙酯(EBiB，＞98%)，聚乙二醇甲醚甲基丙烯酸甲酯(EGMA，Mn=500 g·mol-1)购于Sigma-Aladdin公司；聚乙二醇(PEG，Mn=6 000)、3-氨丙基三乙氧基硅烷(APTES，99%)、正硅酸四乙酯(TEOS)、抗坏血酸(Vc，＞99.7%)、三氯化铁(FeCl3·6H2O，＞99%)、三苯基膦(PPh3，＞99%)、钛酸四丁酯(TBT)、氨水、无水乙醇、甲基橙，上述试剂均为国药集团化学试剂有限公司生产。所用试剂均为分析纯。
仪器：日本电子株式会社(JEOL)公司JEM-1400型透射电子显微镜(TEM)，美国Rheometric公司TGA1500 DSP-SP型热重分析仪(TGA)，德国BRUKER公司D8-AVANCE型X-射线衍射仪，美国Micromeritics公司TriStar 3020型全自动比表面和空隙分析仪，日本岛津公司UV-2600型紫外-可见分光光度计(UV-vis)。
1.2 实验过程 1.2.1 催化剂的制备通过模板法[17]，以P123和PEG为混合模板，以TEOS为硅源，制备短棒状介孔SiO2。取0.35 g上述制得的SiO2和20 mL甲苯于三口烧瓶中，油浴，搅拌，逐滴加入APTES 0.942 g。在持续通N2保护条件下，75 ℃搅拌反应18 h，离心清洗，然后干燥，得APTES改性后的SiO2，标记为SiO2-NH2。
取0.25 g SiO2-NH2、20 mL甲苯、0.5 mL三乙胺于三口烧瓶中，超声10 min，转移到低温反应浴中，搅拌，0 ℃下通N2保护，然后加入1 mL BiB。反应进行3 h后，将温度调至室温下继续反应；12 h后，离心、洗涤、干燥，得到改性后的SiO2，标记为SiO2-Br。
采用ARGET ATRP法制备短棒状介孔SiO2-PEGMA纳米复合材料。加入各物质的摩尔比如下：n(EGMA)：n(FeCl3·6H2O)：n(PPh3)：n(Vc)：n(EBiB)=(790/840/890)：1：8：30：3。在三口烧瓶中依次加入：0.05 g引发剂SiO2-Br，10 mL溶剂DMF，0.1 g配体PPh3和0.015 g催化剂FeCl3·6H2O。超声分散均匀后，在通N2保护的条件下，加入EGMA单体20.2 mL和22.5 μL助引发剂EBiB，加入还原剂Vc 0.26 g，然后密封。将三口烧瓶置于90 ℃油浴锅中，反应15 h。离心、洗涤、干燥，得到单体EGMA改性后的SiO2。
上述所得的SiO2-PEGMA样品依次标记为Si-En (Si-E1、Si-E2和Si-E3)，其中n代表单体EGMA不同摩尔比例。
将100 mL的三口烧瓶置于油浴锅中，加入50 mL乙醇、0.008 g Si-En，超声20 min。加入0.46 mL氨水，搅拌均匀后，温度升至40 ℃。向该混合溶液中逐滴加入0.5005 g TBT，在磁力搅拌条件下反应24 h。离心、洗涤，干燥后置于管式炉内。450 ℃下煅烧6 h，即得短棒状介孔SiO2/TiO2复合材料。
由不同接枝改性后的样品Si-En (Si-E1，Si-E2和Si-E3)，制备得到的SiO2/TiO2复合材料依次标记为SiO2/TiO2-n (SiO2/TiO2-1，SiO2/TiO2-2和SiO2/TiO2-3)。
1.2.2 光催化性能测试紫外照射条件下降解甲基橙，所使用的高压直管汞灯为375 W，石英杯置于双层夹套中，内部流动着循环冷凝水，防止反应局部过热。照射之前，首先取0.05 g样品SiO2/TiO2-n，溶解到100 mL 30 mg·L-1的甲基橙溶液中，在没有紫外灯照射的情况下，搅拌1 h使甲基橙和催化剂达到吸附平衡。然后在高压汞灯的照射条件下，搅拌甲基橙和样品SiO2/TiO2的混合液，并且为该悬浮液提供具有稳定流速的氧气。每隔30 min，取10 mL悬浮液，测试甲基橙的吸光度在紫外灯照射前与照射后的变化。将取出的悬浮液在6000 rpm离心10 min。甲基橙染料水溶液的浓度通过紫外可见分光光度计测试，以蒸馏水作为参比，测试其在最大吸收波长553 nm处的吸光度。根据公式D=[(A0-A)/A0]×100% (D：降解速率，A0：初始吸光度，A：照射后吸光度)，计算短棒状介孔SiO2/TiO2-n样品对甲基橙染料的降解率。为了测试准确，每一个样品测试3次，求取平均值。

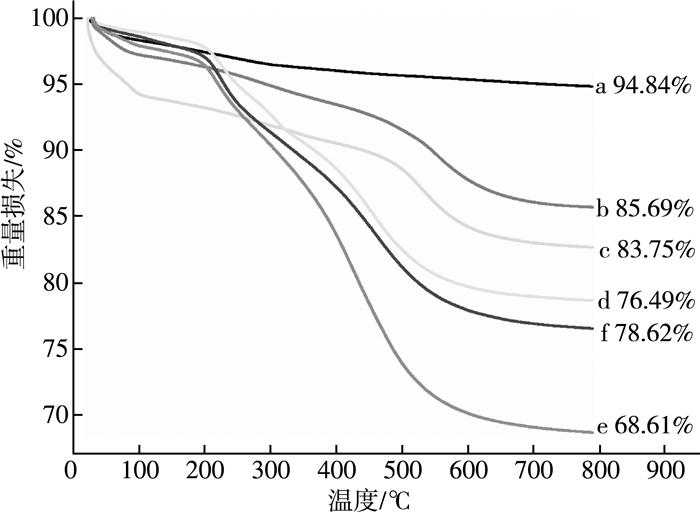

2 结果与讨论 2.1 催化剂表征结果 2.1.1 TGA结果为了验证对短棒状介孔SiO2是否改性成功，我们对每一步改性后的SiO2进行了热重表征分析。如图 1所示：干燥后的介孔SiO2在800 ℃的热重损失为5.16%(a)，主要为少量水分蒸发所致；样品SiO2-NH2和SiO2-Br的热重损失分别为14.31%(b)和16.25%(c)，主要是改性后的SiO2表面少量有机成分高温热解的结果。接枝不同量聚合物改性后的样品Si-E1、Si-E2和Si-E3的热重损失分别为23.51%(d)、31.39(e)和21.38(f)，主要来源于表面接枝聚合物的高温热解。同时发现样品Si-E2的重量损失明显高于其他样品，说明样品Si-E2表面的聚合物层相对厚一些，接枝效果更好。
 |
| 注：(a)SiO2；(b)SiO2-NH2；(c)SiO2-Br；(d)Si-E1；(e)Si-E2；(f)Si-E3 图 1 不同样品的TGA图 |
2.1.2 TEM结果

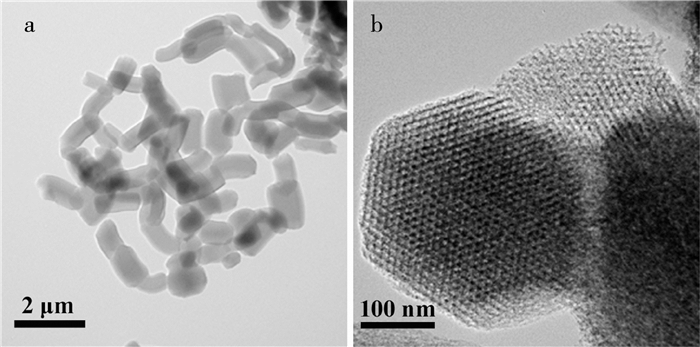

图 2是制备的短棒状介孔SiO2的TEM图。从图中可以看出，样品SiO2分散比较均匀，长大约1 μm，具有均一的六方状介孔孔道。
 |
| 图 2 SiO2的TEM图 |

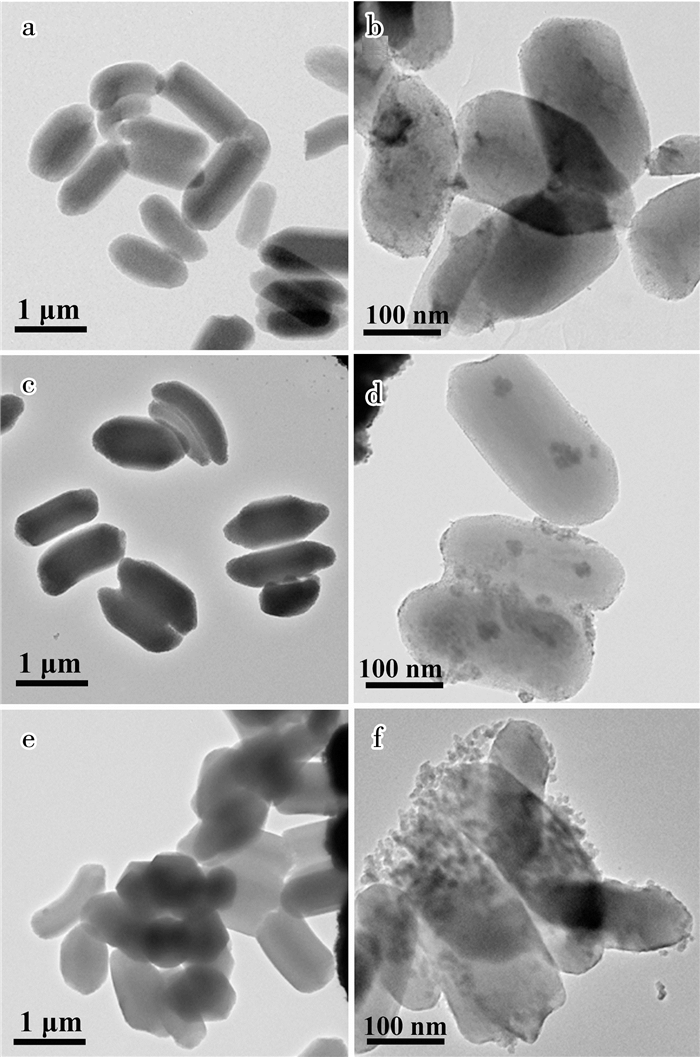

图 3a、图 3c和图 3e是接枝改性后的样品Si-En的TEM图，从图中可以看出，SiO2表面存在聚合物层，且样品Si-E2的表面聚合物层接枝相对均匀、厚实。经过450 ℃高温煅烧后的样品SiO2/TiO2-n的TEM如图 3b、图 3d和图 3f所示，从图中可以看出：介孔SiO2表面变得粗糙，主要由TiO2纳米粒子组成，样品SiO2/TiO2-1和样品SiO2/TiO2-3的表面存在不同程度的TiO2纳米粒子团聚现象，样品SiO2/TiO2-2的表面负载的纳米TiO2粒子相对较均匀一些，这主要与样品Si-E2表面接枝的亲水层聚合物-PEGMA较均匀有关，使得钛源TBT通过氢键作用，在亲水层聚合物链间水解，形成相对较均一的沉淀。
 |
| 注：(a)Si-E1；(b)SiO2/TiO2-1；(c)Si-E2；(d)SiO2/TiO2-2；(e)Si-E3；(f)SiO2/TiO2-3 图 3 不同样品的TEM图 |
2.1.3 XRD结果

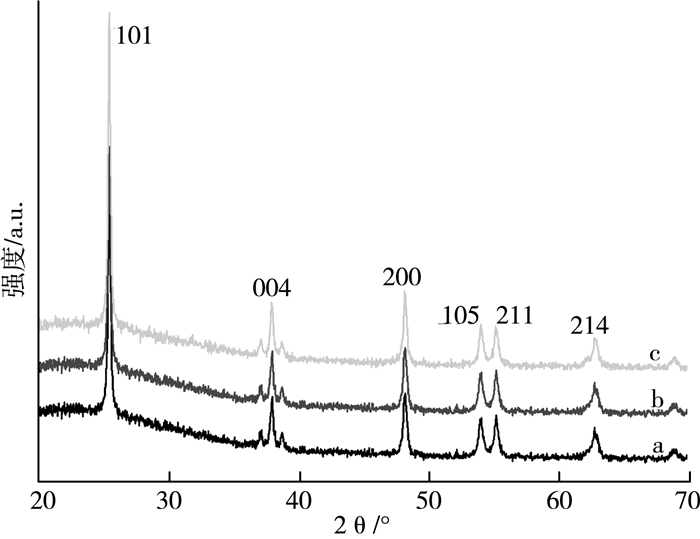

图 4显示的是所有样品SiO2/TiO2-n的XRD图。
 |
| 注：(a)SiO2/TiO2-1；(b)SiO2/TiO2-2；(c)SiO2/TiO2-3 图 4 不同样品的XRD图 |
如图所示：TiO2在25.8°、37.4°、47.9°、53.1°、55.5°和63.4°处存在明显的特征衍射峰，这些特征峰分别归属于TiO2的(101)、(004)、(200)、(105)、(211)和(204)特征峰，表明所有样品SiO2/TiO2-n中的TiO2为锐钛矿相。而且除了以上锐钛特征峰外，没有观察到其他特征峰，说明TiO2纳米粒子只存在锐钛矿相[18]。

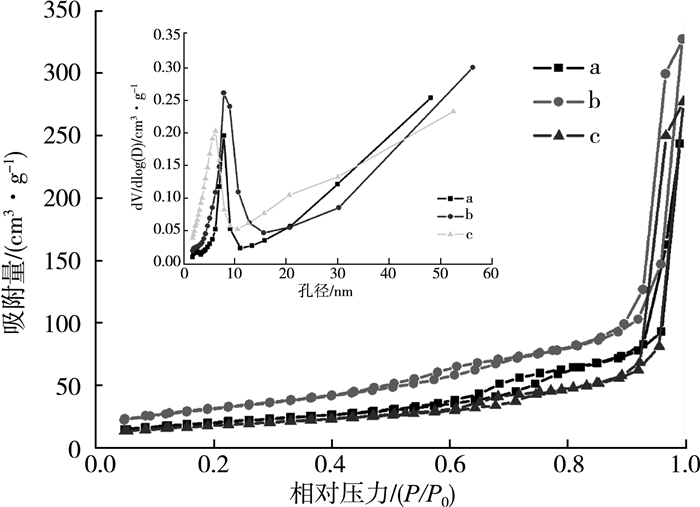

2.1.4 N2吸附-脱附结果图 5是所有样品催化剂材料SiO2/TiO2-n的氮气吸附-脱附等温曲线图，插图为样品对应的孔径分布图，测试的相对压力范围为0.0~1.0。根据IUPAC分类，所有样品的氮气吸附-脱附等温曲线类型为Ⅰ和Ⅳ的结合型，具有较窄的孔径分布。而且从图中可以明显看出：所有样品均存在两个滞后环，相对压力较低时为H1型滞后环[19]，表明存在长筒状介孔孔道；相对压力较高时为H3型滞后环[20]，表明存在狭缝孔。从图 5的插图中可以看出：样品SiO2/TiO2-n的孔主要分布在介孔区域，少量分布在大孔区域；介孔主要来源于SiO2内部的有序孔道，以及高温热解去聚合物层后留下的孔隙；大孔主要是由粒子堆积[21]以及部分粒子间的二次堆积形成的[22-23]。
 |
| 注：(a)SiO2/TiO2-1；(b)SiO2/TiO2-2；(c)SiO2/TiO2-3 图 5 不同样品的N2吸附-脱附等温线图和相应的孔径分布曲线图 |

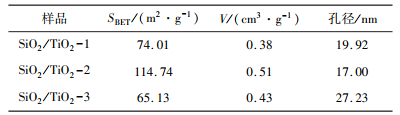

表 1列出的是所有催化剂样品介孔SiO2/TiO2-n的结构性质参数，包括比表面积(SBET)、孔体积(V)和孔径。通过对表中各个样品的结构参数进行比较，可以看出：相对于样品SiO2/TiO2-1和样品SiO2/TiO2-3，样品SiO2/TiO2-2具有较大的比表面积和孔体积，表明该样品具有更好的吸附性能。样品SiO2/TiO2-3的孔径与其他样品比较相对偏大，可能是因为表面的TiO2纳米粒子团聚现象严重、形成较多的堆积大孔所导致的。
| 表 1 催化剂样品介孔SiO2/TiO2-n的结构性质 |
 |
2.2 催化剂光催化降解甲基橙性能

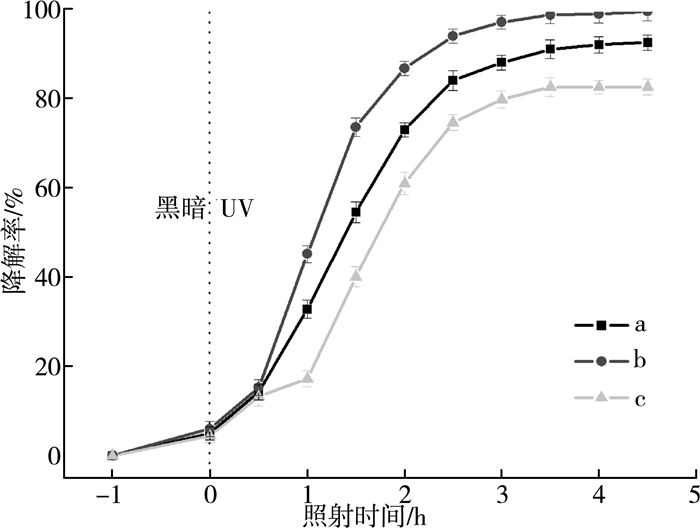

为了测试所制备的催化剂样品SiO2/TiO2-n的催化效果，对染料甲基橙进行了光催化降解测试，所有样品光催化降解甲基橙的结果如图 6所示。在紫外灯照射之前，对所有SiO2/TiO2-n样品进行黑暗静置1 h，达到吸附平衡，此时大约有6%的甲基橙染料分子被吸附到介孔SiO2/TiO2表面。随着紫外灯照射时间的增加，甲基橙被催化降解，浓度降低，所有样品催化降解甲基橙的结果在3.5 h后趋于稳定。样品SiO2/TiO2-1、SiO2/TiO2-2和SiO2/TiO2-3在4.5 h后对甲基橙的最终降解率分别为92.5%、99.5%和82.6%。可以看出，样品SiO2/TiO2-2的催化效果明显优于其他两个样品，这主要与介孔SiO2表面的接枝效果有关。从图 3样品的TEM中可以看出：相对于其他两个样品，样品Si-E2表面接枝的聚合物较均匀、团聚少，所以使得钛源在其表面亲水链间水解，从而形成均一沉淀，减少了TiO2纳米粒子的团聚现象，有效增加了TiO2与染料甲基橙的接触面积，提高了光催化效率。
 |
| 注：(a)SiO2/TiO2-1；(b)SiO2/TiO2-2；(c)SiO2/TiO2-3 图 6 不同样品对甲基橙降解率的影响 |
3 结论
通过ARGET ATRP方法对短棒状介孔SiO2进行改性，以接枝亲水性聚合物改性后的介孔SiO2为模板，使钛源TBT在亲水层间水解，最后制得介孔SiO2/TiO2复合材料。由于棒状介孔SiO2/TiO2复合材料具有较大的比表面积和良好的吸附性能，在光催化降解甲基橙实验中，可以有效提高光催化效率，从而表现出良好的光催化活性。
