传统的中草药图像识别往往需要人工采集大量的原始样本, 再进行人工分析和研究, 需要研究者具有相当丰富的中医药知识储备和经验, 整个过程耗时耗力且识别率难以得到保证。随着信息技术的飞速发展, 人工智能早已在图像识别领域崭露头角, 将人工智能与祖国传统医药文化结合, 可以为推动中医药信息化提供技术支持。谢宝剑^[1]利用动态生长模型结合主动样本学习方法；姚明胜^[2]以AdaboostLDA为分类算法, 提取叶片几何特征；张帅^[3]结合CNN和SVM加以训练；忽胜强^[4]以植物叶片几何形状作为分类依据；李龙龙^[5]将半监督算法应用到植物叶片识别中, 以上这些方法均取得85%以上的识别准确率。

本课题在研究中草药植物图像分类过程中, 借助人工智能算法的优势, 开展基于深度神经网络的图像分类实验。借助AlexNet模型, 在Mac Os环境下利用CPU进行训练。在收集数据集时发现样本较小, 训练的准确率较低, 为此我们对原始样本进行了数据增扩, 将样本容量提升4倍, 构建了新的数据集, 新数据集经迭代300次后分类准确率达到87.5%。

1 AlexNet模型

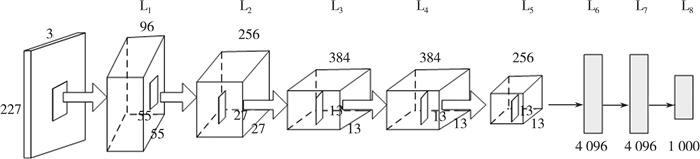

AlexNet是由Krizhevsky等人^[6]创造并夺得2012年ImageNet比赛的冠军, 将ImageNet的识别准确率提高了一倍多。模型由8层结构组成, 在图像分类上有自身较为出色的优势^[7]。AlexNet的具体结构如图 1所示。

数据源输入格式为227×227×3, 227表示输入图像的宽和高, 3表示数据源为三通道RGB模式, 因此支持常用格式的彩色图片, 因此无需对采集的原始数据源进行额外的格式裁剪。本研究数据集均为JPG格式彩色图像。

前两层计算过程均为卷积(Conv)、ReLU、最大池化(max-pooling)及归一化(normal)。第二层输出的结果经过256个特征图进行卷积操作, 其中kernel_size为5、stride为1, 其余参数同第一层。第三、第四层只进行了卷积和ReLU操作。第五层同第一层的过程类似, 区别在于没经过归一化处理。将第五层结果转换为长向量, 输入到使用了三层全连接结构的传统神经网络中, 其中前两个全连接层的kernel分别为4 096。最后一层生成1 000个节点, 运用Softmax回归函数即可得到分类(label)值^[8]。

2 数据集和预处理

虽然当前基于深度学习的图像识别算法的准确率相当高了, 但都是在基于大量样本训练后才实现的。当训练样本较小时, 算法的学习效果将难以得到保证^[9]。基于数据增扩的少量样本学习方法是解决此类问题的常用之举^[10]。

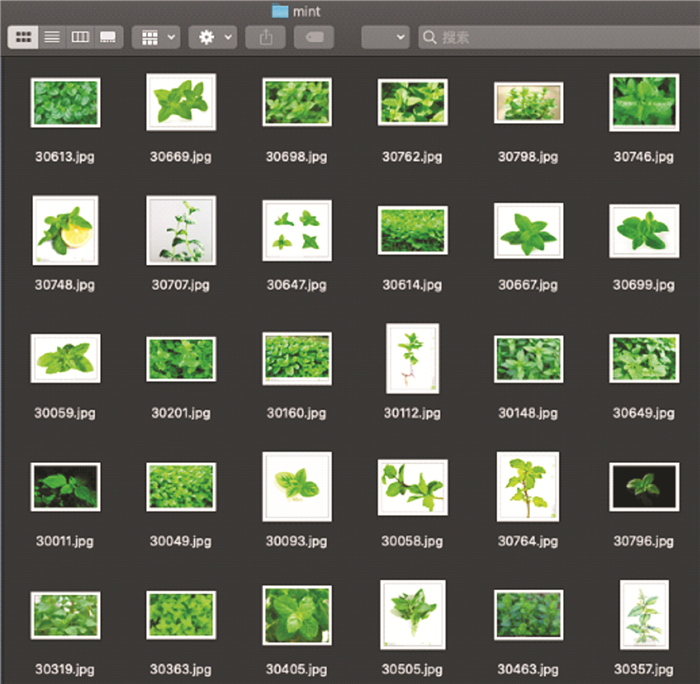

本研究通过Python爬虫算法爬取百度图片(http://image.baidu.com/)中关键字为“苍耳”(xanthium sibiricum)、“金银花”(honeysuckle), “薄荷”(mint), “藿香”(patchouli), “白花蛇舌草”(hedyotis diffusa)共5类中药植物图片, 每类挑选其中600张, 共3 000张图片组成数据集, 将该数据集命名为HERB3K。采集的原始数据集图片(以薄荷为例)如图 2所示。

为了解决数据集HERB3K样本数量较少可能影响训练的准确率问题, 拟采用以下3种方法对数据集HERB3K进行数据增扩。

2.1 水平镜像

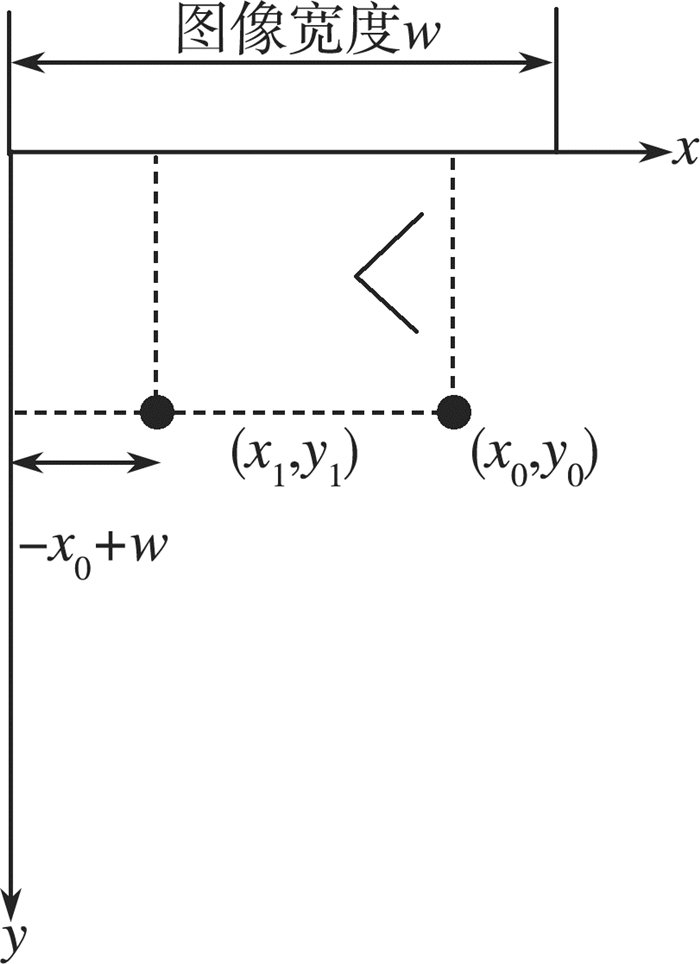

如下图所示, 若求原始点(x₀, y₀)的水平镜像点(x₁, y₁), 根据图 3所示坐标关系可得:

$ \left\{ {\begin{array}{*{20}{c}} {{x_1} = - {x_0} + w}\\ {{y_1} = {y_0}} \end{array}} \right. $

(1)

因此以矩阵形式表示为:

$ \left[ {\begin{array}{*{20}{c}} {{x_1}}\\ {{y_1}}\\ 1 \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} { - 1}&0&w\\ 0&1&0\\ 0&0&1 \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{x_0}}\\ {{y_0}}\\ 1 \end{array}} \right] $

(2)

根据推导结果, 利用Python编写程序可实现如图 4所示的水平镜像图片。

2.2 旋转

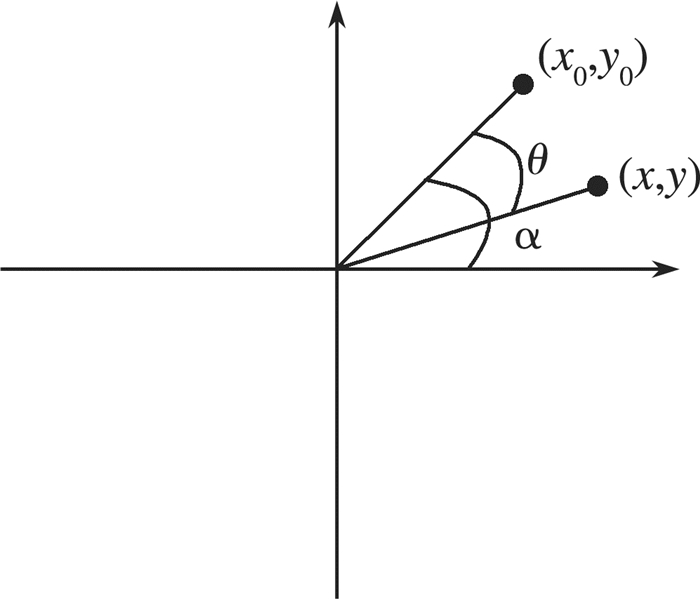

根据图 5原理, 若点A₀(x₀, y₀)旋转θ到点A(x, y), 半径为r。

原始图像的点A₀(x₀, y₀)的坐标为

$ \left\{ {\begin{array}{*{20}{c}} {{x_0} = r\cos \alpha }\\ {{y_0} = r\sin \alpha } \end{array}} \right. $

(3)

旋转到新位置A(x, y)的坐标为

$ \left\{ {\begin{array}{*{20}{c}} {x = {x_0}\cos \theta + {y_0}\sin \theta }\\ {y = - {x_0}\sin \theta + {y_0}\cos \theta } \end{array}} \right. $

(4)

用矩阵表示为:

$ \left[ {\begin{array}{*{20}{c}} x\\ y\\ 1 \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {\cos \theta }&{\sin \theta }&0\\ { - \sin \theta }&{\cos \theta }&0\\ 0&0&1 \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{x_0}}\\ {{y_0}}\\ 1 \end{array}} \right] $

(5)

此例为顺时针旋转θ, 若逆时针旋转只需将θ=-θ即可。图 6所示为利用经过逆时针旋转90°处理后的藿香图片。

2.3 添加噪点

关于图像增噪有许多算法可以实现, 本研究采用加性零均值高斯噪声方法为图像增加相应的噪点。增噪的方式是为图像上每个点的灰度值加上一个噪声值, 噪声值的产生方式是使用Box-Muller算法生成高斯噪声。Box-Muller算法是以两组独立的在(0, 1]区间均匀分布的随机数U和V来生成两组独立的标准常态分布随机变量X和Y:

$ \begin{array}{l} X = \sqrt { - 2\ln U} \cos \left( {2\pi V} \right)\\ Y = \sqrt { - 2\ln U} \sin \left( {2\pi V} \right) \end{array} $

(6)

图 7所示即为使用Box-Muller算法进行增噪处理后的薄荷图片。

经过上述3种方法扩增后的数据集样本容量达到12 000张, 期中9 600张作为训练集, 1 200张作为验证集, 1 200张作为测试集, 各占总图像数量的80%, 10%, 10%, 将该数据集命名为HERB12K。

3 实验 3.1 环境部署

本研究的实验基于Caffe平台搭建, Caffe是一款基于C++/CUDA, 支持命令行、Matlab和Python接口的深度学习框架, 该框架利用MKL、OpenBLAS、cuBLAS等矩阵运算库加速计算、同时支持GPU加速, 具有例程脚本丰富, 入门很快等特点。实验软硬件环境为Mac OS操作系统、Intel Core i5 1.6G CPU、8G内存。

3.2 数据集规范化

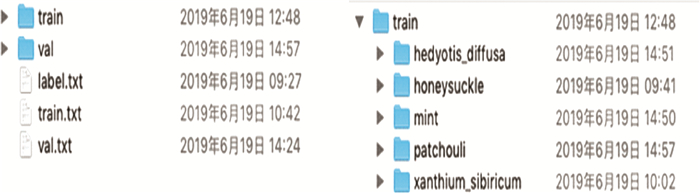

Caffe的数据集支持来自于数据库的(LevelDB和LMDB)、内存、HDF5、图片及来自Windows的数据, 不同格式的数据集, 输入层的书写格式不同。本实验数据集来自普通JPEG格式图片, 在Caffe中规范化为如图 8所示格式。

将数据集置于Caffe根目录下data/train和data/val目录下, 其中train目录中按类别分别存放着训练集图片, val目录下散放着验证集图片。

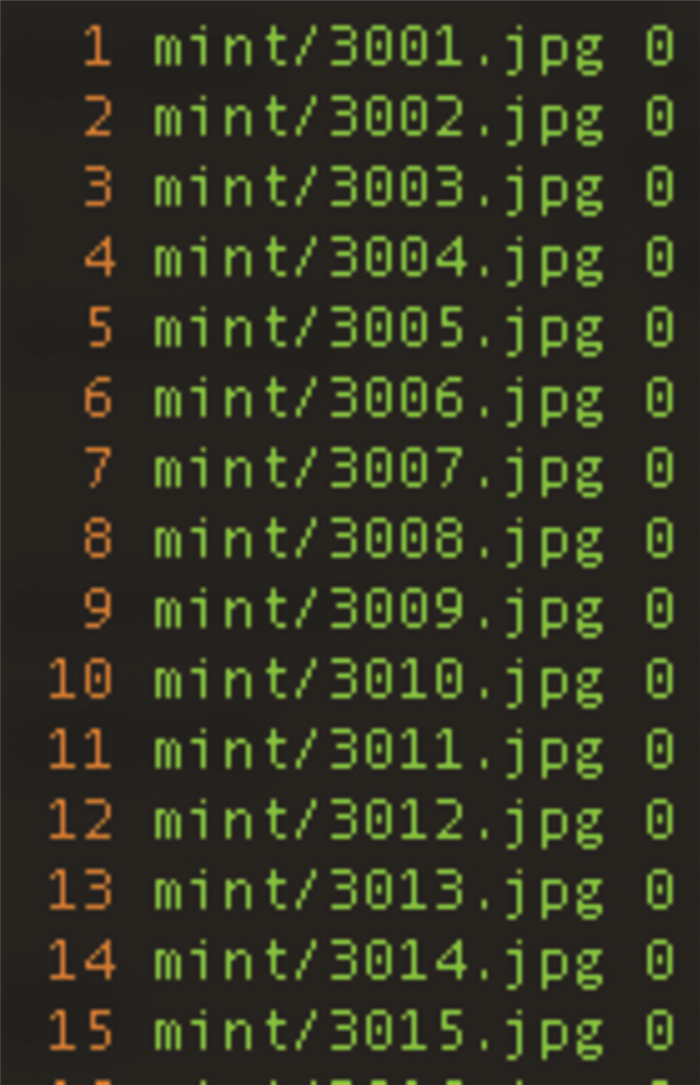

train.txt/val.txt为训练/验证集表述文件, 格式为:路径+空格+label, 如图 9所示为Mac OS终端下查看train.txt文件的内容, 其中第一列为行号。

label.txt文件中存放着类别, 通常格式为字母、数字或符号。其中:

label=类别对应的行号-1

如图 10所示, mint类别的行号是1, 所以在train.txt/val.txt中mint类的所有图片文件的label列为0。

3.3 数据集转化为LMDB格式

为了使训练更高效, 本实验将数据集图片转化成LMDB格式, 转化脚本是由Caffe自带的examples/imagenet/create_imagenet.sh修改而来, 是比较通用性的转化脚本。脚本涉及到相关路径的修改就不再赘述。由于AlexNet模型要求输入层的图片大小为227×227, HERB12K数据集中的图片尺寸不一致, 故需要将数据集中的图片尺寸统一转换为227×227大小。转换脚本为:

RESIZE=true

if    $RESIZE; then

RESIZE_HIGHT=227

RESIZE_WIDTH=227

else

RESIZE_HIGHT=0

RESIZE_WIDTH=0

fi

3.4 准备均值文件

为了加快模型的收敛速度, 而又不会对准确率产生较大的影响, 减均值便是很好的实现方式。在Caffe中有两种减均值方式:一种是直接设置均值大小, 如mean_value:104, 另一种是指定均值文件, 如mean_file:mymean.binaryproto。本实验中采用指定均值文件的方式, 具体命令为:

build/tools/compute_image_mean \\

01_alexnet_example/alexnet_train_lmdb \\

01_alexnet_example/alexnet_mean.binaryproto

转化使用build/tools/compute_image_mean命令, 带两个参数。第一个参数为LMDB格式的训练集, 第二个参数为生成均值文件的路径。

3.5 调整AlexNet模型参数

本实验的模型网络结构文件置于Caffe根目录下01_alexnet_example/train_val.prototxt, 由于使用LMDB格式作为数据集, 在模型的输入层中设置type:Data, 根据生成均值文件的实际路径修改mean_file, 根据硬件条件设置batch_size:20, 即批量测试时每批次测试20张图像。原始的AlexNet使用的是1 000分类的ImageNet数据集, 而本实验的HERB12K数据集是5分类的数据集, 所以在输出层中设置num_output:5。

3.6 设置超参文件

置于Caffe根目录下的超参文件:

01_alexnet_example/solver.prototxt

可以设置模型结构文件、迭代次数、优化方法等。本实验的超参文件详细设置如表 1所示。

其中test_iter:60表示每次测试, 迭代60次, 结合测试阶段的batch_size为20次, 60次正好测试完1 200张图片。当采用step策略后基础学习率的变化方式为basr_lr=base_lr * gamma ^ (floor(iter / step))。此外, 冲量的基本思路是为寻优加入了“惯性”的影响, 当误差曲面中存在平坦区的时候, SGD可以更快的速度学习。

4 结果分析

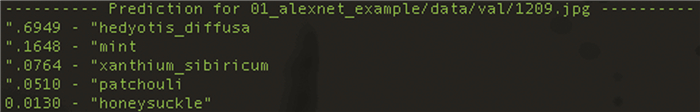

参数设置完毕后便可对模型进行训练, 由于采用CPU训练, 训练过程较长。Caffe中提供了一个小工具:build/examples/cpp_classification/classification.bin用于直观的对单张图像进行分类测试。classification.bin有5个参数, 分别为5个文件, 即测试用的网络结构文件、训练得到的模型、均值文件、标签文件和测试图片。本实验从验证集val中抽取一张白花蛇舌草图像文件1209.jpg, 执行测试脚本命令, 得到图 11所示的分类结果。

从分类结果可以发现, 1209.jpg图像可能性排序最高的hedyotis diffusa正是白花蛇舌草。

此外, 将训练过程的日志记录利用Python程序进行可视化分析, 可以绘制训练过程准确率和损失值随迭代次数变化的曲线图, 如图 12所示。

从图中可以发现, 300次迭代后模型的准确率及损失值基本趋于平稳, 准确率达到87.5%。

5 结束语

本研究由于数据集采集的限制仅有5类图像, 而AlexNet模型曾经在2012年ImageNet比赛中获得冠军^[11], 原始模型能实现1 000分类, 足见该模型的优秀。实验过程要根据实际数据集的情况调整模型参数, 尤其在设置批量测试batch_size参数大小时要根据硬件情况合理设置, 否则会造成训练过程耗时较长或者训练精确度下降等现象。本研究在多次实验的经验基础上选择20作为每批测试的样本容量, 并取得了较好的分类效果。此外, 实验数据集也是影响分类准确率的重要因素, 由于采用有监督学习方式, 数据集的标注是一样耗时且容易出错的工序, 本实验利用Python编写批量命名程序来完成标注的工作, 极大地提高了工作效率。
