我国作为铅锌矿产资源大国，铅锌矿产的资源储量稳居世界第二。通过多年的地质勘探获得的保有储量数据来看，我国的铅锌资源主要集中在云南、青海、广东、内蒙古、湖南和甘肃等省区，在滇西和川滇发现多个特大型的铅锌矿床^[1]，因此云南省一直是我国铅锌生产的重要基地。多年的开采致使云南某高硫铅锌选矿厂的矿石入选品位有所变化，由于进入选矿厂的矿石性质波动，导致铅锌精矿互含高、闪锌矿抑制剂及黄铁矿抑制剂用量大等问题产生，制约着企业的可持续发展。为了更好地满足选矿厂生产需求，应该优化铅锌硫混合矿样分选工艺，以提高铅锌硫化矿的资源综合利用率^[2]。

1 矿石性质

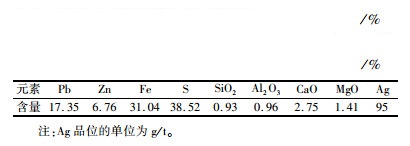

云南某高硫高锌硫化矿选矿厂将矿石磨矿至-0.074 μm含量70%，添加少量硫酸锌后，采用乙基黄药作为捕收剂，松醇油为起泡剂，通过两次粗选两次扫选的闭路浮选工艺流程获得铅锌硫混合精矿。表 1所示为该混合精矿的化学成分分析结果，铅锌物相分析结果见表 2和表 3。

由表 1可知，铅锌硫混合精矿含铅17.35%，含锌6.76%，含铁31.04%。通过X-衍射分析可知，混合精矿主要金属矿物为方铅矿、闪锌矿和黄铁矿，脉石矿物主要为白云石、方解石和少量的石英。

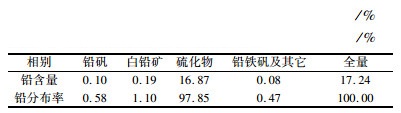

由表 2可知混合精矿中铅主要为硫化物，氧化铅的分布率较低。

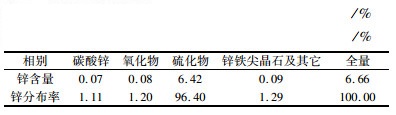

由表 3可知混合精矿中硫化锌分布率为96.40%，氧化锌分布率为3.60%。

2 选矿试验 2.1 试验方案的选择

多金属铅锌硫混合精矿中主要的金属矿物可浮性差异不大，且硫化矿物相互间可浮性的交互影响，容易导致最终产品铅锌互含较为严重^[3-4]。总体来说，方铅矿的可浮性最好，故常用全优先浮选工艺流程，先抑制锌硫矿物浮选铅矿物，铅浮选尾矿继续抑制硫矿物浮选锌矿物。前期探索试验发现，部分铅矿物容易被石灰抑制，造成铅矿物损失在硫精矿中。为此，铅-锌硫分离工艺采用两次粗选精矿合并精选，以提高铅金属的回收率；由于铅-锌硫分离粗选Ⅱ获得的精矿产品含锌较高(锌含量可达20%)，为了更好地降低最终铅精矿锌品位，故该精矿精选一次后，其尾矿与铅-锌硫分离粗选Ⅰ的精矿合并进行二次精选。铅-锌硫分离和铅锌-硫分离对比试验发现，采用铅锌-硫分离流程，在不添加硫酸铜的情况下，部分锌矿物将损失在硫精矿中，在添加硫酸铜的情况下，铅锌分离较为困难，铅锌精矿杂质互含较高，故选择铅-锌硫分离流程，选铅尾矿再进行锌硫分离。

2.2 脱药试验

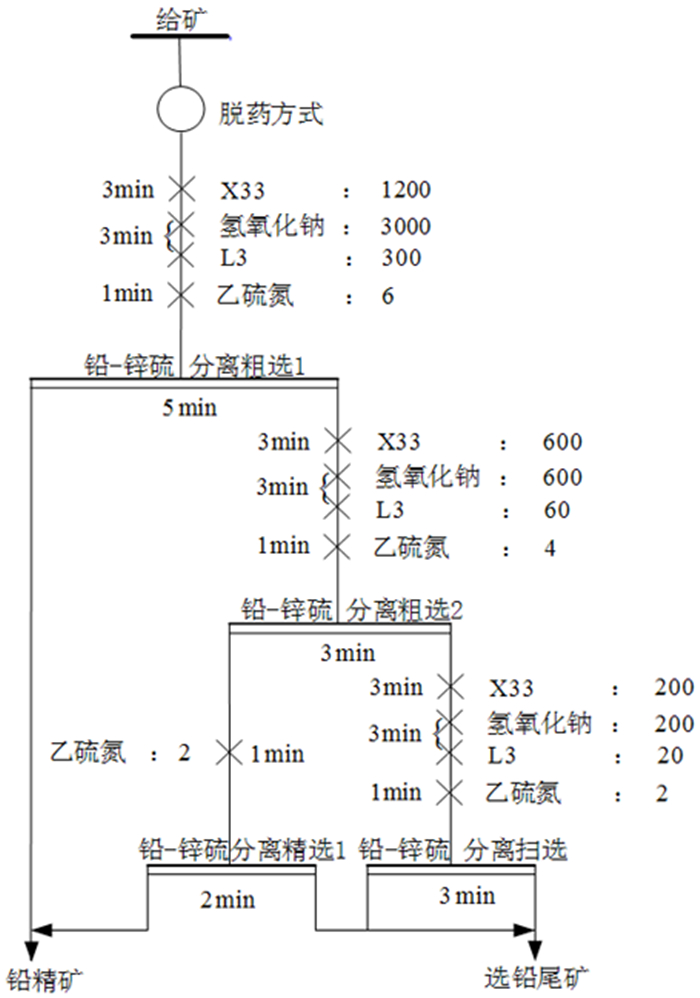

由于混合精矿矿浆残留有较多混合浮选的捕收剂和起泡剂，容易导致分离浮选时锌硫矿物抑制效果变差，也会间接造成抑制剂用量的增加，为了考察残留捕收剂对分离浮选的影响，进行不同脱药方式地对比试验。现场生产中采用石灰作为黄铁矿的抑制剂，其使用量大，配制麻烦，且大量的钙离子导致管道和浮选机结垢严重，造成生产不稳定和指标波动大，为此急需找到一种石灰的替代工艺进行铅硫的高效分离。鉴于选矿厂流程改造空余了一台球磨机，考虑到对混合精矿磨矿擦洗既有利于脱药，也能使抑制剂更充分作用，故采用氢氧化钠和L3组合作为黄铁矿抑制剂(L3是一种小分子有机抑制剂和亚硫酸盐的混合物)，X33作为闪锌矿抑制剂(一种微溶于水的小分子有机物)，乙硫氮作为捕收剂，进行磨矿擦洗脱药、活性炭脱药和浓缩脱药的对比试验，试验流程见图 1，试验结果见图 2。

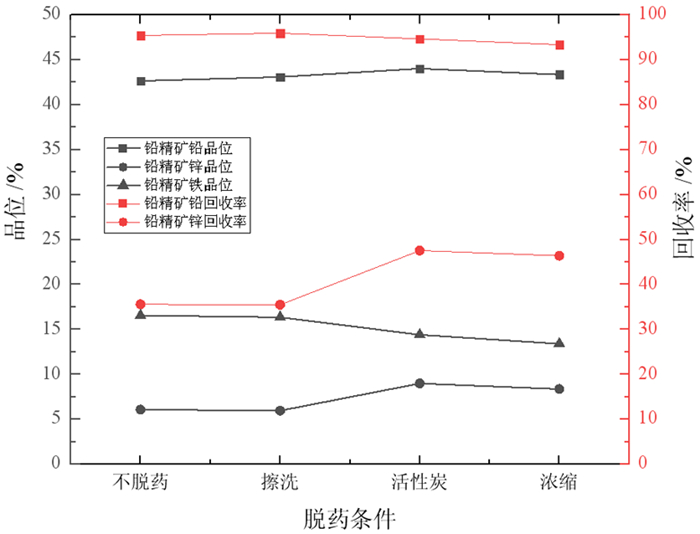

试验结果表明，擦洗脱药对铅回收的效果明显，铅精矿铅的回收率最高；不脱药浮选工艺对锌的抑制效果略次于擦洗脱药的工艺，其铅回收率略低于擦洗脱药，为95.22%；采用活性炭脱药工艺获得的铅精矿含铅品位最高，但是部分锌矿物难以抑制，进入了铅精矿中，且成本较高；浓缩脱药容易导致铅金属的损失，且大量的回水不好处理。综合考虑采用擦洗脱药的效果最佳。由于脱药条件只是小幅提高试验指标，为了更方便快速地进行试验研究，以下条件试验采用不脱药的工艺，只在最终闭路采用磨矿擦洗脱药进行试验。

2.3 黄铁矿抑制剂对比试验

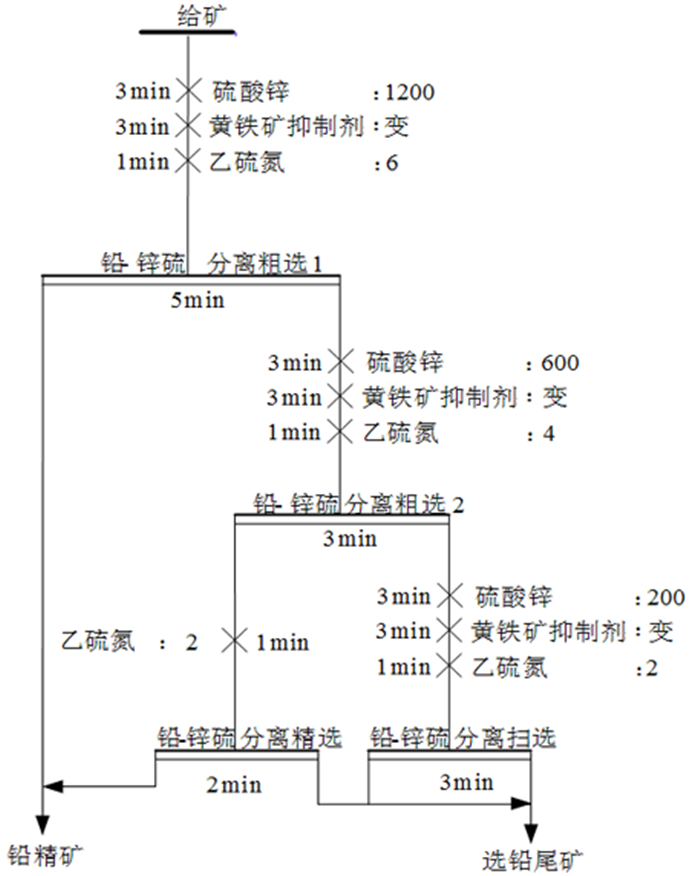

近年来我国绿色矿山建设正在走向制度化标准化，其中明确要求选矿工艺要采用高效、低毒对环境影响小的浮选药剂。现有选厂普遍采用高碱高钙工艺进行黄铁矿的抑制^[5]。虽然石灰的来源广，价格便宜，生产稳定，使用范围较广，但是大量地使用石灰既不利于环保，且石灰用量大会造成浮选泡沫发黏，导致铅精矿的铅锌互含较高，也会导致部分铅矿物受到抑制而造成损失。故采用新型黄铁矿抑制药剂(氢氧化钠和L3)与石灰进行对比试验，分离粗选Ⅰ、分离粗选Ⅱ、分离扫选、分离精选Ⅱ的石灰用量分别为6 000 g/t、600 g/t、400 g/t、1 000 g/t，氢氧化钠用量分别为3 000 g/t、600 g/t、200 g/t、600 g/t，L3用量分别为300 g/t、60 g/t、20 g/t、60 g/t，试验流程见图 3，试验结果见图 4。

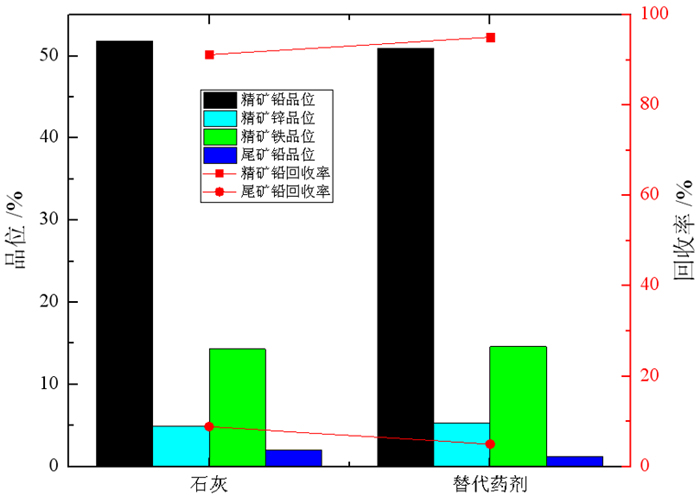

从图 4可知，采用石灰工艺，最终铅精矿含铅品位较高，但是选铅尾矿中铅损失率较大，既造成铅金属损失，也造成硫精矿铅含量高不好销售。两种药剂工艺获得的铅精矿含铁品位在14%左右，说明两种药剂工艺都能较好地抑制黄铁矿。采用氢氧化钠和L3组合抑制，其选铅尾矿含铅品位较低，相对石灰工艺可更好回收铅矿物。为了减少药剂的用量(石灰总用量为8 000 g/t，新药剂总用量为4 840 g/t，对比发现，石灰的用量较大。生产配制石灰需要相对复杂的配制系统，成本较高)，降低回水的处理成本及提高生产稳定性(由于石灰工艺添加大量的石灰将导致浮选机和管道结垢严重，严重影响生产稳定，需要在回水中添加大量的碳酸钠中和沉淀，造成回水处理成本较高)，综合考虑选择氢氧化钠和L3组合抑制黄铁矿较为适宜。

2.4 硫酸锌加药顺序试验

根据文献记载，合适的药剂添加顺序是获得良好浮选指标的重要措施^[6]。现有选矿厂生产经验表明，先添加锌抑制剂，再添加硫抑制剂有利于硫化锌矿物的抑制，为了考察两种抑制剂的添加顺序对浮选指标的影响(试验中添加了硫酸锌抑制闪锌矿，添加氢氧化钠和L3抑制黄铁矿)，故进行不同添加顺序对比试验，试验流程见图 3，试验药剂的用量同上，试验结果见图 5。

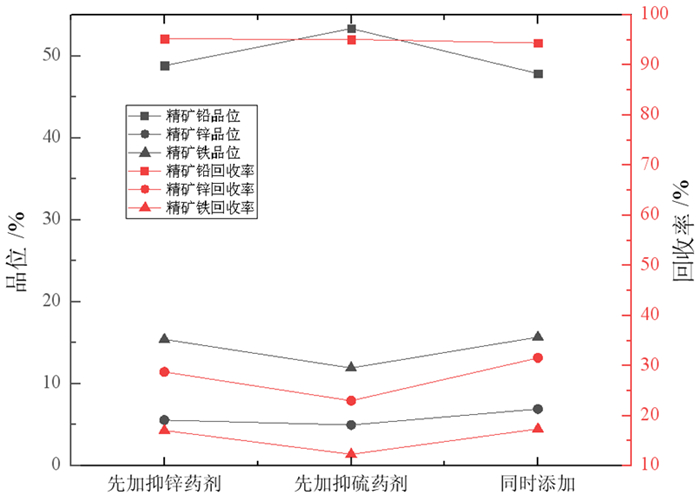

从图 5结果可以看出，先添加硫酸锌抑制闪锌矿，再添加硫抑制剂(即氢氧化钠和L3)，获得的铅精矿铅回收率最高，铅品位最低(铅回收率95.31%，铅品位47.84%)；先添加硫抑制剂抑制黄铁矿，再添加硫酸锌，铅精矿含锌和含铁最低，铅品位最高；同时添加硫抑制剂和锌抑制剂，铅精矿中锌硫含量最高，造成锌矿物和硫矿物损失。结果表明，该多金属铅锌硫混合精矿进行铅-锌硫分离浮选时，先添加硫抑制剂再添加锌抑制剂既有助于锌矿物的抑制，为后续更好地回收锌矿物创造条件，也有助于黄铁矿的抑制，有利于铅精矿品质的提升，选择先添加硫抑制剂再添加硫酸锌进行以下试验。

2.5 锌抑制剂种类试验

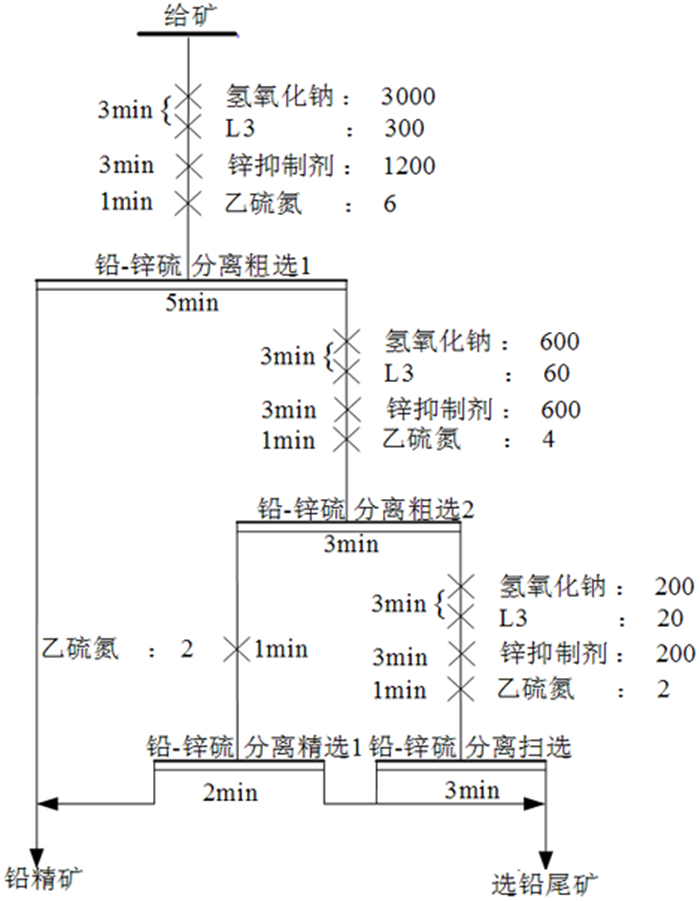

在铅锌浮选分离工艺中，锌矿物抑制剂的选择对提高选矿指标有着至关重要的作用。常用的锌抑制剂可分为无机抑制剂和有机抑制剂两大类^[7]。较为经典的闪锌矿抑制方法有氰化物法、硫酸锌法及氧硫化合物法^[8]。由于氰化物有剧毒，存在较大的安全隐患，故现有的工艺基本是无氰工艺。通过大量的药剂种类试验发现，亚硫酸钠可明显地抑制部分铅矿物，与硫酸锌配合使用的效果不佳，最终筛选出四种效果较好的药剂，即硫酸锌、硫化钠、二甲基二硫代氨基甲酸钠及X33，故将四种效果较好的药剂进行对比试验，其中锌抑制剂X33是一种微溶于水的小分子有机物，其中硫酸锌、二甲基二硫代氨基甲酸钠和X33用量分别为1 200、600、200和600 g/t，试验流程见图 6，试验结果见图 7。

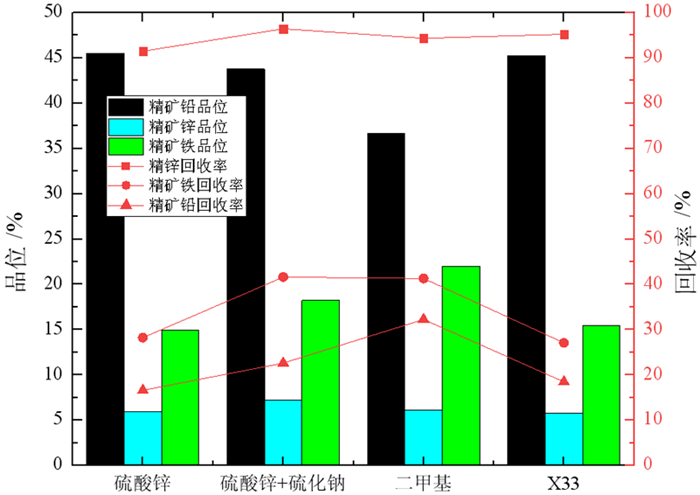

试验结果表明，硫酸锌和硫化钠组合抑制剂对锌的抑制作用较硫酸锌差，其铅精矿含锌品位最高，但是对铅捕收有利，铅精矿中铅的回收率最高；采用二甲基二硫代氨基甲酸钠抑制闪锌矿，会造成泡沫发黏，导致浮选过程夹带严重，最终铅精矿铅品位明显下降，对锌的抑制效果也不佳；采用X33抑制效果最好，铅精矿锌品位下降至5.74%，铅精矿中锌回收率为27.09%(用硫酸锌时的铅精矿锌回收率28.24%)，且硫精矿中铅的品位下降至0.80%，这说明X33与其它药剂协同作用，有利于铅矿物的回收，综合考虑采用X33较为适宜。

2.6 硫酸铜用量试验

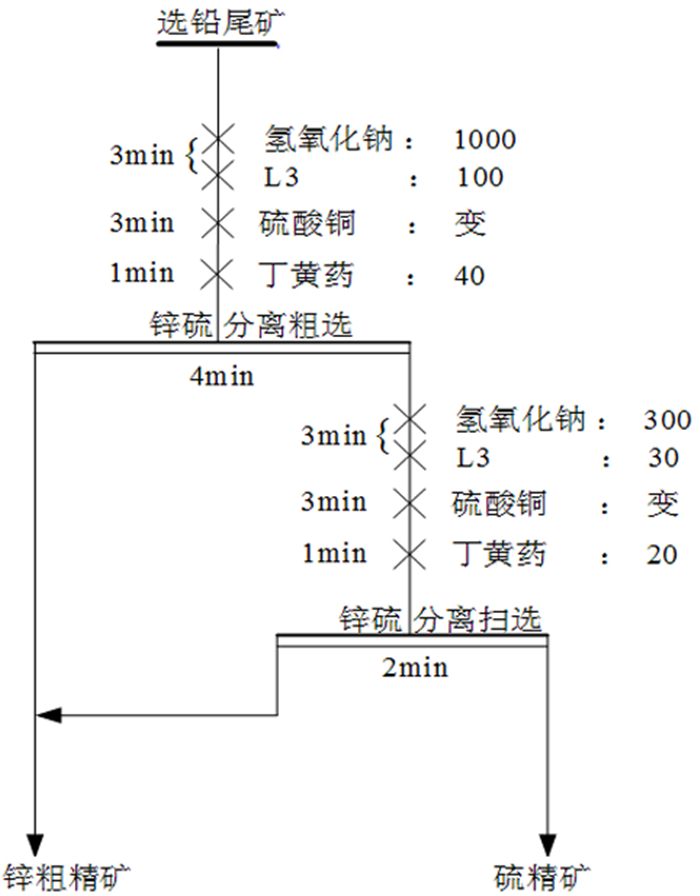

由于闪锌矿被X33抑制，为了更好的回收，需要采用活化剂活化闪锌矿。硫酸铜是闪锌矿较好的活化剂^[9]，其低毒高效，故进行硫酸铜的用量试验，锌硫分离粗选和扫选的锌捕收剂分别采用40 g/t和20 g/t丁基黄药。试验流程见图 8，试验结果见图 9。

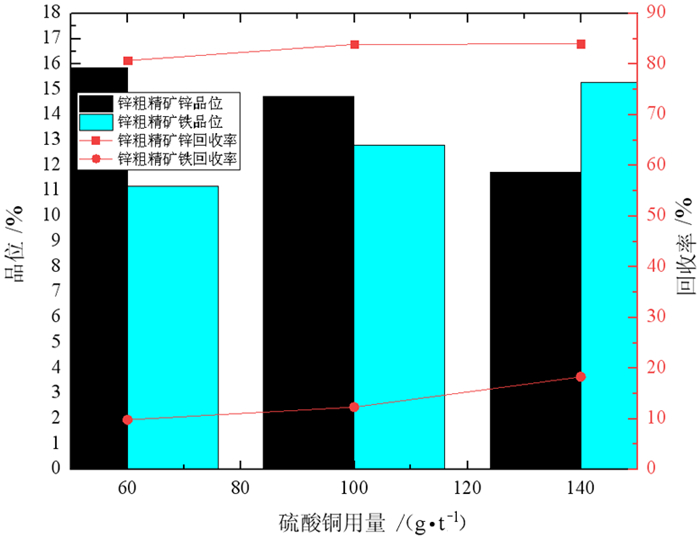

试验结果表明，随着硫酸铜用量增加，锌粗精矿锌品位逐步下降，锌回收率逐步增加。硫精矿中铁的回收率先小幅降低后大幅度下降，表明过量的硫酸铜会活化黄铁矿，造成黄铁矿进入锌粗精矿和中矿中，综合考虑，粗扫选硫酸铜用量以100 g/t+30 g/t为宜。

2.7 闭路试验

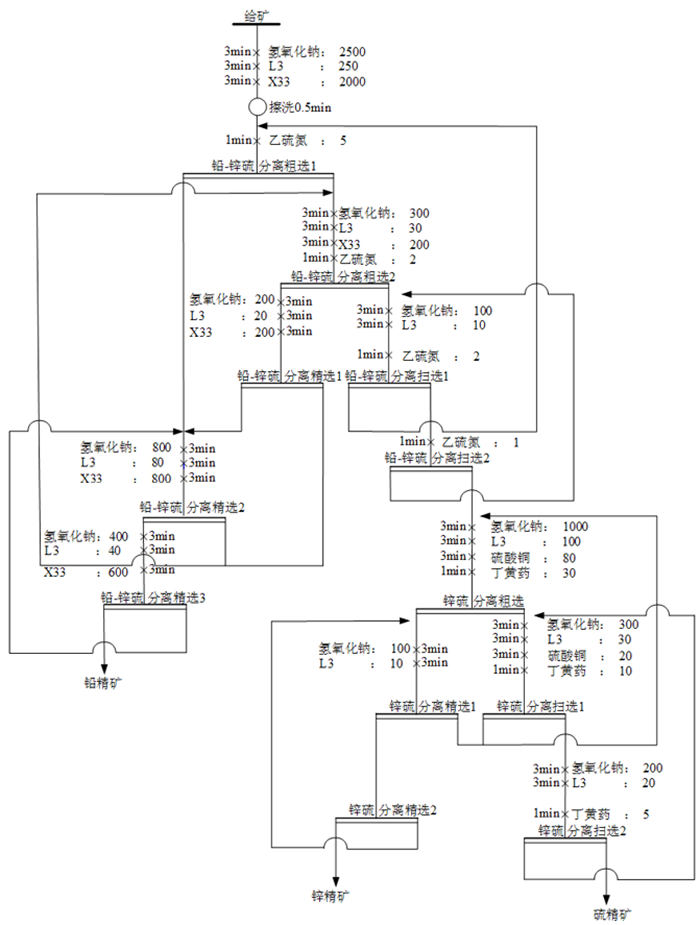

在各种药剂用量优化试验基础上，进行了闭路试验研究，试验流程见图 10，试验结果见表 4。

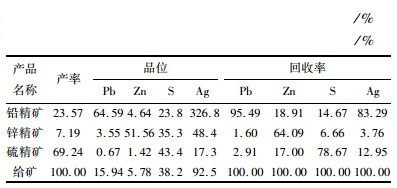

闭路试验获得的铅精矿含铅64.59%，含锌4.64%，含银326.8 g/t，铅回收率95.49%，锌回收率18.91%，银回收率83.29%；锌精矿含铅3.55%，含锌51.56%，铅回收率1.60%，锌回收率64.09%；硫精矿含铅0.67%，含锌1.42%，含硫43.4%，硫回收率78.67%。铅锌得到了较好回收。硫精矿经单体解离度分析可知，其中铅锌矿物多与黄铁矿微细粒包裹，若要回收，需要对硫精矿进行超细磨，故该部分铅锌回收的价值不大。

3 结语

(1) 混合精矿含铅17.86%，含锌6.76%，含铁31.40%，含银108.05 g/t，主要金属矿物为方铅矿、闪锌矿和黄铁矿，含有少量白云石和方解石等脉石矿物。

(2) 由目的矿物的可浮性差异及探索试验可知，优先浮选分离该混合精矿是较为合理的。X33是闪锌矿的有效抑制剂，和L3是黄铁矿的有效抑制剂，配合不同铅锌捕收剂，能较好地分离回收混合精矿中的铅锌硫矿物。

(3) 药剂制度和流程结构优化后获得的铅精矿含铅64.59%、含锌4.64%、含银326.8g/t，铅、锌和银的回收率分别为95.49%、18.91%和83.29%，锌精矿含锌51.56%、锌回收率64.09%，硫精矿含硫硫43.4%、回收率78.67%。
