2022
引用本文 |
| 菱镁矿气泡模板法制备三水碳酸镁晶体及其生长机理 |  [PDF全文] |
三水碳酸镁是一种重要的碳酸镁水合物，主要以天然矿物、海水及盐湖卤水等为镁源，二氧化碳、碳酸盐等为碳源，经一系列反应制得，其对海洋中二氧化碳矿化和氯化镁卤水再利用具有重要意义[1-4]。由于纯度高、热分解温度较低，三水碳酸镁可作为制备硫酸镁、硝酸镁和氧化镁等精细镁盐产品的前驱体。在热分解过程中，三水碳酸镁生成不燃烧的氧化镁，释放二氧化碳和水蒸气，带走大量热量。因此，三水碳酸镁是一种优良的无机阻燃剂[5-7]。此外，因其稳定性较为优异，三水碳酸镁可作为模板，制备氧化铝、二氧化硅微米管与分级二氧化硅-二氧化钛复合物。因其优异的物理、化学和机械性能，三水碳酸镁晶须可作为增强填料广泛用于塑料、涂料、橡胶、玻璃、陶瓷和印刷工业领域[8-9]。
目前，制备三水碳酸镁晶体的方法主要有沉淀法、水热法、碳酸化法、微波法等。王余莲等人[10]以MgCl2与(NH4)2CO3为原料，葡聚糖为晶形控制剂，在60 ℃反应3 h，合成了平均直径为8 μm、比表面积为23.96 m2/g的多孔球状MgCO3·3H2O晶体，并探究了葡聚糖作用下多孔结构构筑机理与生长模型。Skliros等人[11]在室温条件下，将Na2CO3以3 mg/min的恒定速率加入至MgCl2·6H2O溶液中，混合均匀，再以1 000 r/min的转速搅拌1 h，静置24 h，获得花环状MgCO3·3H2O晶体。Harrison等人[12]利用K2CO3和MgCl2·6H2O为原料于恒温间歇反应器中反应，获得棒状MgCO3·3H2O晶体。Cao等人[13]将纯镁样品(99.99 wt%)经去离子水清洗、酒精脱脂、冷压缩空气干燥等预处理操作，再将其悬浮于高压釜中，并通入高纯度CO2，制备了伞状结构MgCO3·3H2O保护膜。Cheng等人[14]以MgCl2·6H2O与NH3·H2O为原料，CO2为碳源，当反应温度为40 ℃、反应时间为2 h、无水乙醇用量为30%时，制备了长度为25~30 μm、直径为2~3 μm的光滑棒状MgCO3·3H2O晶体; 当乙醇用量超过40%时，棒状MgCO3·3H2O开始溶解，形成更稳定的花状4MgCO3·Mg(OH)2·4H2O晶体。Yang等人[15]以MgCl2和Na2CO3为原料，在十二烷基硫酸钠(SDS)作用下合成长径比为55的MgCO3·3H2O晶须。高玉娟等人[16]以MgCl2·6H2O与NH4HCO3为原料，40 ℃下反应50 min合成棒状MgCO3·3H2O晶体; 研究发现反应物浓度增大，MgCO3·3H2O晶体由放射状向棒状转变。闫平科等人[17-18]以MgCl2·6H2O与MgSO4·7H2O为原料，以NH4HCO3作为碳源，以Na2HPO4、AlCl3、SDBS、CTAB、AS等为表面活性剂，制备了棒状、鱼翅状等多形貌MgCO3·3H2O晶体。吴丹等人[19]以MgCl2·6H2O和NH4HCO3为原料，通过低温水热法，于45~50 ℃反应70 min，陈化180 min，合成长径比为29.6的一维针状MgCO3·3H2O晶体。陈娟等人[20]以MgCl2和NH4HCO3为原料，通过水热法制备长径比为13~42的MgCO3·3H2O晶须，并证实晶须生长符合台阶生长机制。
综上所述，研究者大多以可溶性镁盐和碳酸盐等化学试剂为原料制备MgCO3·3H2O晶体，但上述工艺成本较高，难以实现工业化生产，且会产生含氯离子废液，易污染环境。而以天然矿物为原料制备MgCO3·3H2O晶体，其原料廉价易得，工艺简单，有利于工业放大。王余莲等[21-24]以菱镁矿为原料，经煅烧制得MgO，通过水化、碳化、热解，合成不同形貌和长径比的棒状MgCO3·3H2O晶体，并研究了其结晶动力学; 热解过程中通过加入无机盐类添加剂，获得不同长径比与光洁度的棒状MgCO3·3H2O晶体，并深入探究了CaCl2对MgCO3·3H2O结晶过程的作用机理。Ding等[25]以天然滑石为原料，利用盐酸酸浸获得酸浸溶液，并将NH3·H2O和CO2加入至酸浸溶液中，60 ℃时制备了长为19.31 μm、直径为0.96 μm的棒状MgCO3·3H2O晶体。Hamilton等[26]在堆浸模拟试验中，将尾矿样品与酸溶液填充至聚氯乙烯柱中，再以0.06 L/min的流速通入N2(含10% CO2)至柱底部下方的空腔处，反应672 h，获得以硫酸盐沉淀物与棒状MgCO3·3H2O晶体形式存在的产物。陈敏等人[27]以MgO含量为45.56%的低品位菱镁矿为原料，采用水化碳酸化法，在50 ℃下热解合成MgCO3·3H2O晶体; 通过改变添加剂种类，制备了棒状MgCO3·3H2O晶体。欧龙等人[28]以白云石为原料，60 ℃热解Mg(HCO3)2，并通入空气，制备长度为40~80 μm、长径比为6~15的棒状MgCO3·3H2O晶体。
综上所述，目前国内外关于三水碳酸镁的研究已取得丰硕成果。然而，上述研究鲜有利用气泡辅助制备三水碳酸镁晶体。本研究以菱镁矿为原料制备重镁水，并在其热解过程中，引入气泡制备不同形貌三水碳酸镁晶体，主要探究气泡种类、气泡大小、气泡通入时间对晶体物相组成和形貌的影响，并深入分析气泡辅助下三水碳酸镁晶体生长机理。
1 试验 1.1 试验原料原料为辽宁岫岩菱镁矿，经煅烧获得轻烧氧化镁粉。菱镁矿与轻烧镁粉的化学组成分析结果如表 1所示; CO2、N2、空气，沈阳景泉气体厂; 去离子水，实验室自制。

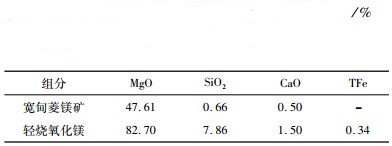

| 表 1 菱镁矿与其煅烧所得轻烧氧化镁的化学组成 Table 1 Chemical composition of the magnesite and light-burned magnesia |
|
由表 1可知，菱镁矿中MgO含量为47.61%，纯度相对较高; 轻烧氧化镁粉中MgO含量为82.70%，主要杂质为SiO2和CaO。
1.2 三水碳酸镁晶体制备将轻烧氧化镁粉(-74 μm)与70~90 ℃去离子水在反应器中混合后置于60 ℃水浴中搅拌180 min，获得水化溶液。再将CO2通入至水化溶液中，冰水水浴下碳化，待溶液pH值为7.75左右时，停止碳化，抽滤获得Mg(HCO3)2溶液。
量取一定体积Mg(HCO3)2溶液置于反应器中，分别引入CO2、空气与N2，于60 ℃搅拌反应20~120 min。抽滤、洗涤，将所得滤饼于恒温干燥箱中干燥64 h，获得白色粉末。
1.3 检测与表征利用UltimaⅣ型X射线衍射仪(XRD，Cu Kα，λ=0.154 1 nm)进行物相分析，管电压为30 kV，管电流为20 mA，扫描范围10°~90°，扫描速度8(°)/min; 采用S-3400N型扫描电子显微镜(SEM，加速电压20 kV)观察产物微观形貌; 借助Escalab 250Xi型X光电子能谱仪(XPS，单色化X射线源，Al阳极)对样品的化学组成与元素价态进行分析，以污染碳峰的C 1s(284.6 eV)为定标标准。
2 结果与讨论 2.1 气泡种类对三水碳酸镁晶体制备的影响试验考察三种气泡(CO2、空气、N2)对三水碳酸镁晶体制备的影响。固定反应温度为60 ℃，气泡尺寸为1 μm，气泡通入时间为60 min。图 1和图 2为通入不同种类气泡时所得产物的XRD图谱与SEM图像。
 |

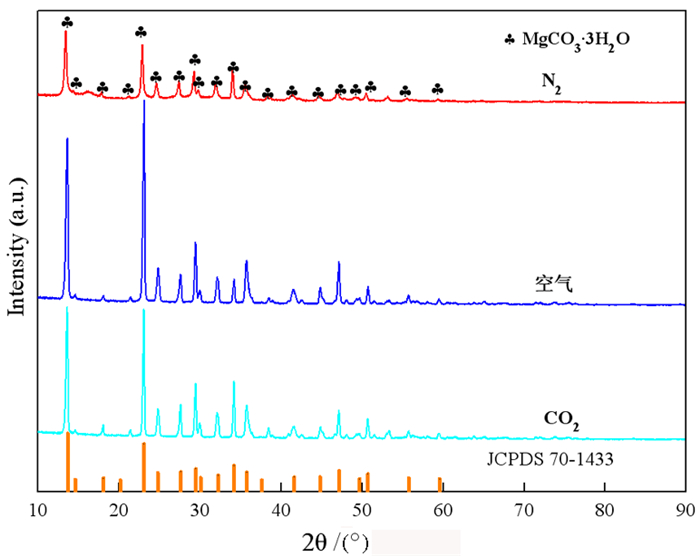

| 图 1 不同气泡辅助下所得产物的XRD图谱 Fig.1 XRD patterns of the products obtained with the aid of different bubbles |
 |

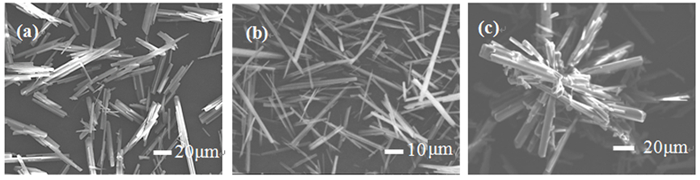

| (a) CO2; (b) 空气; (c) N2 图 2 不同气泡辅助下所得产物SEM图像 Fig.2 SEM images of the products prepared with the aid of different bubbles |
从图 1中可以看出，通入不同种类气泡，所得产物衍射峰全部与三水碳酸镁(MgCO3·3H2O，JCPDS 70-1433)标准特征峰一致，表明产物均为三水碳酸镁晶体。通入空气或CO2气泡时，产物衍射峰强度高，基底平滑，且衍射峰对称性好，表明此条件下三水碳酸镁晶体结晶良好[16]; N2气泡作用下，所得产物衍射峰强度明显降低，峰变宽，表明产物结晶度较差。
如图 2所示，CO2气泡辅助下，所得产物为长径比较小的光滑棒状三水碳酸镁晶体，其中棒状晶体之间紧密贴合，并排生长(如图 2a)。根据重镁水热分解反应方程式(式1)可知，通入CO2气泡会抑制重镁水分解，阻碍反应正向进行，故所得产物中棒状晶体长径比较小。空气气泡辅助下，所得产物为长径比较大的表面光滑的棒状三水碳酸镁晶体(如图 2b)。这是因为: 一方面通入空气会加快CO2逸出[28]，促进反应正向进行; 另一方面，通入空气增大气相与液相的接触面积，在一定程度上提高反应速率，故二者共同作用下，所得棒状晶体长径比较大。N2气泡辅助下，所得产物为光滑棒状晶体和放射状晶体; 放射状晶体表面较为粗糙，生长出细小棒状分枝(如图 2c)。
重镁水热分解反应方程式:
| $ \operatorname{Mg}\left(\mathrm{HCO}_{3}\right)_{2}+2 \mathrm{H}_{2} \mathrm{O} \rightarrow \mathrm{MgCO}_{3} \cdot 3 \mathrm{H}_{2} \mathrm{O} \downarrow+\mathrm{CO}_{2} \uparrow $ | (1) |
综上可知，通入CO2或空气气泡时，所得产物形貌无明显改变，均为常规光滑棒状三水碳酸镁晶体; 而通入N2气泡时，产物形貌变化明显，表明热解过程中引入N2气泡对产物形貌具有调控作用。因此进一步研究N2气泡对三水碳酸镁晶体结晶过程的影响。
2.2 N2气泡尺寸对三水碳酸镁晶体制备的影响保持其他条件不变，N2气泡通入时间为60 min，反应温度为60 ℃，考察不同尺寸(1、5、10、20、50 μm) N2气泡对三水碳酸镁晶体形貌的影响。图 3为通入不同尺寸N2气泡时所得产物的SEM图像。
 |

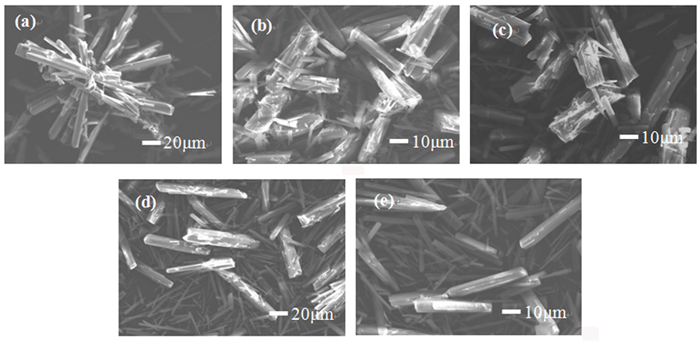

| (a) 1 μm; (b) 5 μm; (c) 10 μm; (d) 20 μm; (e) 50 μm 图 3 通入不同尺寸N2气泡所得产物的SEM图像 Fig.3 SEM images of the products obtained by passing N2 bubbles of different sizes |
从图 3可以看出，气泡尺寸为1 μm时，所得产物由光滑棒状与粗糙棒状晶体组成，粗糙棒状晶体表面附着许多棒状分枝，主干与分枝之间相互搭建成放射状晶体(如图 3a)。气泡尺寸为5 μm时，产物均为棒状晶体，其长短、粗细不一，短粗棒状晶体表面较粗糙，附着许多细小晶须状与不规则片状晶体(如图 3b)。气泡尺寸增加至10 μm时，产物由表面粗糙的短粗棒状、光滑棒状以及不规则片状晶体组成，短粗棒状晶体表面除附着晶须状与不规则片状晶体外，还生长出新的棒状分枝(如图 3c)。气泡尺寸为20 μm时，粗糙棒状晶体明显减少，产物多为光滑棒状晶体，但其长短不一，且粒径不均匀(如图 3d)。气泡尺寸为50 μm时，产物多为光滑棒状晶体，仅有少量粗糙棒状晶体(如图 3e)。综上所述，N2气泡尺寸对晶体结晶形貌有着重要影响，且随着N2气泡尺寸增大，晶体形貌由不规则多面体状向棒状转变，棒状晶体表面由粗糙变光滑。
2.3 N2气泡通入时间对三水碳酸镁晶体制备的影响N2气泡尺寸为1 μm时，进一步考察其通入时间(20、40、60、80、120 min)对产物形貌的影响。

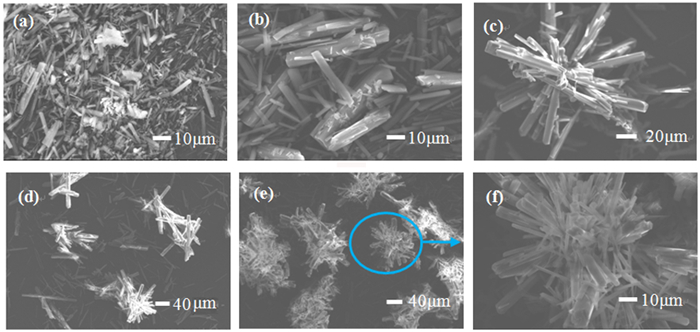

图 4为N2气泡通入不同时间所得产物的SEM图像。观察图 4可知，气泡通入时间为20 min，晶体粒径不均、长短不一，产物由光滑棒状、不规则片状、无定形颗粒组成(如图 4a)。气泡通入40 min时，粗糙棒状晶体增加，产物由细长光滑棒状与粗糙棒状晶体组成，其平均长度约为50 μm，直径为2~10 μm; 粗糙棒状晶体表面附着不规则碎片与棒状晶须(如图 4b)。气泡通入时间为60 min时，所得产物由光滑棒状与粗糙棒状晶体组成，后者表面存在棒状分枝，其贯穿于晶体主干或附着在晶体主干上，主干与分枝之间相互搭建成放射状晶体(如图 4c)。气泡通入时间延长至80 min时，产物由光滑棒状、放射状与不规则多面体组成(如图 4d)。通气120 min时，产物均为不规则多面体状与放射状晶体(如图 4e)。
 |
| (a) 20 min; (b) 40 min; (c) 60 min; (d) 80 min; (e) 120 min 图 4 N2气泡通入不同时间所得产物的SEM图像 Fig.4 SEM images of the products obtained with N2 bubbling at different times |
综上所述，随着N2气泡通入时间延长，所得产物形貌由棒状向放射状与不规则多面体状转变。
2.4 XPS分析综上可知，N2气泡作用下，所得三水碳酸镁晶体为放射棒状以及不规则多面体状，结晶度较差，故利用XPS对其化学价态进一步分析，结果如图 5所示。
 |

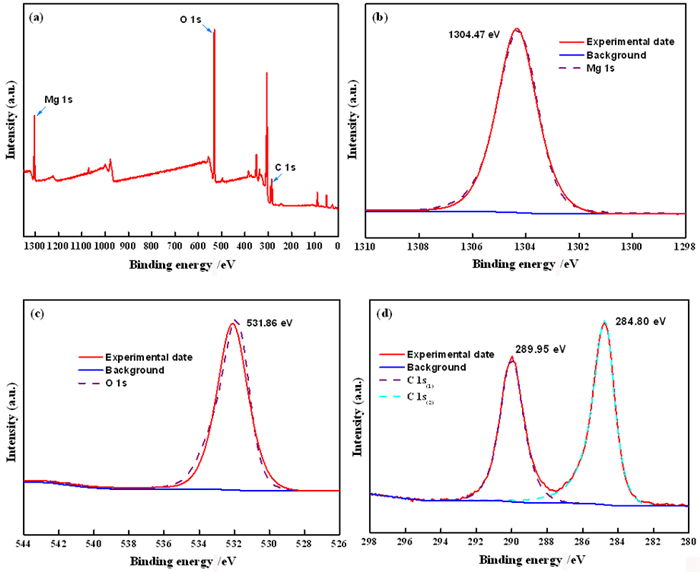

| 图 5 N2气泡辅助下产物的XPS全图谱和Mg 1s、O 1s、C 1s高分辨谱图 Fig.5 XPS spectra of the product under the assistance of N2 bubbles Survey(a), Mg 1s(b), O 1s(c), and C 1s(d) |
图 5(a)为N2气泡辅助下所得产物的XPS全谱图。由图可知，产物主要由Mg 1s、O 1s、C 1s构成。Mg 1s高分辨XPS谱如图 5(b)所示，Mg元素有一个特征峰，其结合能为1 304.47 eV。结合XPS数据库分析可知，这与MgO的特征峰(1 304.5 eV)较为吻合。因此可确定产物中Mg元素是以Mg-O的形式存在。O 1s高分辨XPS谱图如图 5(c)所示。由图可见，O 1s峰形较为对称，说明产物中可能只有一种结合态的氧，其价态是以O2-形式存在[29-30]; 结合XPS数据库分析可知，图中位于531.86 eV的峰对应于金属碳酸盐特征峰。图 5(d)所示为C 1s的高分辨XPS谱图，结合XPS数据库分析可知，位于电子结合能289.95 eV处C 1s(1)与284.80处C 1s(2)的特征峰分别与O-C=O键、与C-C键对应，其中O-C=O键的存在表明产物中可能存在碳酸根官能团，而C-C键则是被用于能量标定中的单质碳[31-32]。结合XRD表征结果，可进一步证明产物为MgCO3·3H2O。

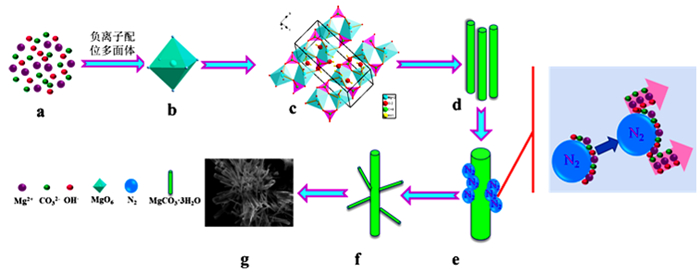

3 N2气泡辅助下三水碳酸镁晶体生长机理研究图 6为N2气泡辅助下MgCO3·3H2O晶体生长示意图。如图 6所示，基于负离子配位多面体理论，溶液中的Mg2+分别与CO32-基团中4个O原子、H2O中2个O原子通过[4+2]配位形成MgO6正八面体生长基元(如图 6a-6b)。MgO6正八面体生长基元通过共顶点的方式连接成长链状结构[10, 33]。长链状结构中，由CO32-构成的平面三角形连接三个MgO6正八面体，两个连接平面三角形顶点，另一个连接到平面三角形棱上(如图 6c)。根据鲍林规则，MgO6正八面体以共顶点、共棱和共面的连接方式形成生长面时，对应的晶体稳定性与生长速率将依次降低。MgO6正八面体在[100]与[001]方向上，通过Mg-O键和C-O键以共顶点或共棱的方式连接，稳定性与生长速度较低; 而沿[010]方向，MgO6正八面体通过Mg-O键以共顶点方式连接，稳定性高，生长速度最快，形成棒状形貌[22, 34-35](如图 6d)。反应时间延长，光滑棒状三水碳酸镁表面开始溶解，变得粗糙[36]; 为了减小粗糙表面的界面张力，大量N2气泡将聚集此处[37-38](如图 6e)。随着N2气泡的不断聚集，导致溶液中的离子汇聚至气泡周围，当溶液浓度达到过饱和度时，溶液中的离子发生反应，生成新的三水碳酸镁晶核; 以N2气泡为泡界模板，晶体沿着气泡表面生长形成新的棒状三水碳酸镁分枝[39-40](如图 6f)。最终，主干与新生成的棒状分枝之间构筑成不规则多面体状与放射状形貌(如图 6g)。N2气泡作为泡界模板时，气泡表面呈圆弧状; 因晶体沿平面生长所需克服的能量势垒远小于沿曲面的，故三水碳酸镁的生长总表现为一维棒状，而非沿着气泡圆弧状表面形成弯曲状形貌。
 |
| 图 6 N2气泡辅助下MgCO3·3H2O晶体生长示意图 Fig.6 Schematic diagram of the growth of MgCO3·3H2O crystals assisted by N2 bubbles |
4 结论
(1) 以菱镁矿为原料，利用煅烧—水化—碳化法制备重镁水，60 ℃热解重镁水过程中，分别通入CO2、空气和N2气泡，所得产物均为三水碳酸镁晶体，但形貌稍有差异; 当通入尺寸为1 μm的N2气泡60~120 min时，获得不规则多面体状与放射状三水碳酸镁晶体。
(2) 三水碳酸镁晶体的生长基元为MgO6正八面体，沿[010]方向以共顶点方式紧密连接成长链，最终形成棒状形貌。
(3) N2气泡可充当泡界模板，诱导晶体沿能量势垒低的平面生长成新的棒状三水碳酸镁晶体; N2气泡作用下，新生成的棒状晶体构筑成不规则多面体状与放射状三水碳酸镁晶体。
| [1] |
BEINLICH A, AUSTRHEIM H. In situ sequestration of atmospheric CO2 at low temperature and surface cracking of serpentinized peridotite in mine shafts[J]. Chemical Geology, 2012, 332/333: 32-44. DOI:10.1016/j.chemgeo.2012.09.015 |
| [2] |
PRONOST J, BEAUDOIN G, LEMIEUX J M, et al. CO2-depleted warm air venting from chrysotile milling waste (Thetford Mines, Canada): Evidence for in-situ carbon capture from the atmosphere[J]. Geology, 2012, 40: 275-278. |
| [3] |
马瑾, LAMY-CHAPPUIS BENOIT, 胥蕊娜, 等. 地质封存过程中饱和二氧化碳水溶液在岩心中矿化反应研究[J]. 工程热物理学报, 2015, 36(3): 627-630. MA J, LAMY-CHAPPUIS BENOIT, XU R N, et al. Alteration of calcareous sandstone due to chemical reaction with injected carbon dioxide[J]. Journal of Engineering Thermophysics, 2015, 36(3): 627-630. |
| [4] |
莫淳, 廖文杰, 梁斌, 等. 工业固废活化钾长石-CO2矿化提钾的生命周期碳排放与成本评价[J]. 化工学报, 2017, 68(6): 2051-2059. MO C, LIAO W J, LIANG B, et al. Life-cycle greenhouse gas emissions and cost of potassium extraction and CO2 mineralization via K-feldspar—industrial solid waste calcination[J]. CIESC Journal, 2017, 68(6): 2051-2059. |
| [5] |
YAO J, SUN H, HAN F, et al. Enhancing selectivity of modifier on magnesite and dolomite surfaces by pH control[J]. Powder Technology, 2020, 362: 698-706. DOI:10.1016/j.powtec.2019.12.040 |
| [6] |
YAO J, SUN H, YANG B, et al. Selective co-adsorption of a novel mixed collector onto magnesite surface to improve the flotation separation of magnesite from dolomite[J]. Powder Technology, 2020, 371: 180-189. DOI:10.1016/j.powtec.2020.05.098 |
| [7] |
王晗, 朱辰, 张猛龙, 等. 富镁尾矿封存二氧化碳的试验地球化学研究[J]. 高校地质学报, 2020, 26(3): 303-312. WANG H, ZHU C, ZHANG M L, et al. CO2 absorption and precipitation study using magnesium-based tailings from salt lake potassium production[J]. Geological Journal of China Universities, 2020, 26(3): 303-312. |
| [8] |
ZHANG Z, ZHENG Y, ZHANG J, et al. Synthesis and shape evolution of monodisperse basic magnesium carbonate microspheres[J]. Crystal Growth & Design, 2007, 7: 337-342. |
| [9] |
ZHANG Z, ZHENG Y, ZHANG J, et al. Magnesium oxide microspheres as a packing material for the separation of basic compounds in normal-phase liquid chromatography[J]. Journal of Chromatography A, 2007, 1165: 116-121. DOI:10.1016/j.chroma.2007.07.072 |
| [10] |
WANG Y L, LIU J Y, SHI T J, et al. Synthesis and pore structure construction mechanism of porous nesquehonite[J]. Powder Technology, 2022, 398: 117154. DOI:10.1016/j.powtec.2022.117154 |
| [11] |
SKLIROS V, TSAKIRIDIS P, PERRAKI M. A combined Raman, Fourier transform infrared, and X-ray diffraction study of thermally treated nesquehonite[J]. Journal of Raman Spectroscopy, 2019, 51(9): 1445-1453. |
| [12] |
HAMILTON L, WILSON A, MORGAN B, et al. Accelerating mineral carbonation in ultramafic mine tailings via direct CO2 reaction and heap leaching with potential for base metal enrichment and recovery[J]. Economic Geology, 2020, 115(2): 303-323. DOI:10.5382/econgeo.4710 |
| [13] |
CAO X L, REN Q Y, YANG Y K, et al. A new environmentally-friendly route to in situ form a high-corrosion-resistant nesquehonite film on pure magnesium[J]. RSC Advances, 2020, 10: 35480-35489. DOI:10.1039/D0RA04423G |
| [14] |
CHENG W, ZHANG C, CHENG H, et al. Effect of ethanol on the crystallization and phase transformation of MgCO3·3H2O in a MgCl2-CO2-NH3·H2O system[J]. Powder Technology, 2018, 335: 164-170. DOI:10.1016/j.powtec.2018.04.063 |
| [15] |
YANG C, SONG X, SUN S, et al. Effects of sodium dodecyl sulfate on the oriented growth of nesquehonite whiskers[J]. Advanced Powder Technology, 2013, 24(3): 585-592. DOI:10.1016/j.apt.2012.10.005 |
| [16] |
高玉娟, 徐梦旭, 田贵山, 等. 反应物浓度对三水碳酸镁晶体的形貌调控[J]. 山东理工大学学报(自然科学版), 2021, 35(2): 28-30. GAO Y J, XU M X, TIAN G S, et al. Reactant concentration on the morphology control of nesquehonite crystal[J]. Journal of Shandong University of Technology(Natural Science Edition), 2021, 35(2): 28-30. |
| [17] |
闫平科, 梁帅, 高玉娟, 等. 高长径比三水碳酸镁晶须的合成研究[J]. 人工晶体学报, 2012, 41(5): 1345-1351. YAN P K, LIANG S, GAO Y J, et al. Research on the synthesis of nesquehonite whisker with high aspect ratios[J]. Journal of Synthetic Crystals, 2012, 41(5): 1345-1351. |
| [18] |
闫平科, 薛国梁, 高玉娟, 等. 表面活性剂对三水碳酸镁晶须形貌的影响研究[J]. 硅酸盐通报, 2013, 32(9): 1729-1732+1740. YAN P K, XUE G L, GAO Y J, et al. Study on the effects of different surface-active agent on the morphology of nesquehonite whisker[J]. Bulletin of the Chinese Ceramic Society, 2013, 32(9): 1729-1732+1740. |
| [19] |
吴丹, 王玉琪, 武海虹, 等. 三水碳酸镁合成与形貌演变过程研究[J]. 人工晶体学报, 2014, 43(3): 606-613. WU D, WANG Y Q, WU H H, et al. Research on preparation and morphology evolution of magnesium carbonate tri-hydrate[J]. Journal of Synthetic Crystals, 2014, 43(3): 606-613. |
| [20] |
陈娟, 黄志良, 陈常连, 等. 反应温度和反应时间对三水碳酸镁晶须长径比的影响[J]. 武汉工程大学学报, 2017, 39(1): 54-58. CHEN J, HUANG Z L, CHEN C L, et al. Influence of temperature and time on aspect ratios of magnesium carbonate trihydrate whiskers[J]. Journal of Wuhan Institute of Technology, 2017, 39(1): 54-58. |
| [21] |
WANG Y L, LIU J Y, SHI T J, et al. Preparation, properties and phase transition of mesoporous hydromagnesite with various morphologies from natural magnesite[J]. Powder Technology, 2020, 364: 822-830. DOI:10.1016/j.powtec.2020.01.090 |
| [22] |
王余莲, 印万忠, 张夏翔, 等. 大长径比三水碳酸镁晶须的制备及晶体生长机理[J]. 硅酸盐学报, 2018, 46(7): 938-945. WANG Y L, YIN W Z, ZHANG X X, et al. Preparation and growth mechanism of nesquehonite whiskers with large aspect ratio[J]. Journal of the Chinese Ceramic Society, 2018, 46(7): 938-945. |
| [23] |
王余莲, 印万忠, 李昂, 等. 氯化钙对三水碳酸镁晶体结晶过程的影响[J]. 矿产保护与利用, 2018(5): 110-114. WANG Y L, YIN W Z, LI A, et al. Influence of calcium chloride on crystallization process of nesquehonite crystals[J]. Conservation and Utilization of Mineral Resources, 2018(5): 110-114. |
| [24] |
王余莲, 印万忠, 李昂, 等. 热分解法制备三水碳酸镁晶须及其结晶动力学研究[J]. 矿产保护与利用, 2018(6): 107-113. WANG Y L, YIN W Z, LI A, et al. Preparation and crystallization kinetics of nesquehonite whiskers with thermal decomposition method[J]. Conservation and Utilization of Mineral Resources, 2018(6): 107-113. |
| [25] |
DING W, OUYANG J, YANG H. Synthesis and characterization of nesquehonite (MgCO3·3H2O) powders from natural talc[J]. Powder Technology, 2016, 292: 169-175. DOI:10.1016/j.powtec.2016.01.037 |
| [26] |
HARRISON A L, MAVROMATIS V, OELKERS E H, et al. Solubility of the hydrated Mg-carbonates nesquehonite and dypingite from 5 to 35 ℃: Implications for CO2 storage and the relative stability of Mg-carbonates[J]. Chemical Geology, 2019, 504: 123-135. DOI:10.1016/j.chemgeo.2018.11.003 |
| [27] |
陈敏, 李月圆, 王健东, 等. 利用菱镁矿制备碳酸镁晶须[J]. 硅酸盐学报, 2009, 37(10): 1649-1653. CHEN M, LI Y Y, WANG J D, et al. Preparation of magnesium carbonate whiskers by magnesite[J]. Journal of the Chinese Ceramic Society, 2009, 37(10): 1649-1653. |
| [28] |
欧龙, 刘家祥. 重镁水中通入空气制备三水碳酸镁晶须[J]. 硅酸盐学报, 2016, 44(1): 104-111. OU L, LIU J X. Preparation of Nesquehonite Whiskers Through Bubbling Air into Magnesium Bicarbonate Solution[J]. Journal of the Chinese Ceramic Society, 2016, 44(1): 104-111. |
| [29] |
王杰, 汪莉, 贺拴玲, 等. Mg和Zr共掺杂TiO2对光催化还原CO2的影响[J]. 应用化工, 2019, 48(12): 2821-2826. WANG J, WAGN L, HE S L, et al. Effect of photocatalytic reduction of carbon dioxide by Mg-Zr Co-doped nano TiO2[J]. Applied Chemical Industry, 2019, 48(12): 2821-2826. |
| [30] |
李停停, 李国栋, 钟祥熙, 等. Au掺杂浓度对WO3微米球NO2气敏特性的影响[J]. 中国有色金属学报, 2019(1): 81-90. LI T T, LI G D, ZHONG X X, et al. Effect of Au doping concentration on NO2 gas sensing properties of WO3 microspheres[J]. The Chinese Journal of Nonferrous Metals, 2019(1): 81-90. |
| [31] |
钟祥熙, 沈岩柏, 李停停, 等. 基于硅藻土多孔陶瓷衬底制备SnO2纳米线及其低温H2S气敏性能[J]. 中国有色金属学报, 2020, 30(10): 2350-2359. ZHONG X X, SHEN Y B, LI T T, et al. Low-temperature H2S sensing properties of SnO2 nanowiresgrown on diatomite-based porous ceramic substrate[J]. The Chinese Journal of Nonferrous Metals, 2020, 30(10): 2350-2359. |
| [32] |
王玉江, 黄威, 黄玉炜, 等. SiC/Fe3O4/rGO复合材料的制备及吸波性能[J]. 材料导报, 2019, 33(10): 1624-1629. WANG Y J, HUANG W, HUANG Y W, et al. Preparation and Microwave Absorbing Properties of SiC /Fe3O4 /rGO Composite Materials[J]. Materials Reports, 2019, 33(10): 1624-1629. |
| [33] |
薛国梁. 三水碳酸镁晶体形貌调控研究[D]. 阜新: 辽宁工程技术大学, 2015. XUE G L, Study on morphological control of nesquehonite crystal[D]. Fuxin: Liaoning Technical University, 2015. |
| [34] |
高玉娟, 闫平科, 王宇林, 等. 放射状三水碳酸镁晶体合成及生长机理研究[J]. 人工晶体学报, 2014, 43(4): 886-892. GAO Y J, YAN P K, WANG Y L, et al. Study on the synthesis and growth mechanism of the radial nesquehonite cystal[J]. Journal of Synthetic Crystals, 2014, 43(4): 886-892. |
| [35] |
闫小星, 李云飞, 薛冬峰, 等. 基于水合碳酸镁结晶过程的化学键分析[J]. 人工晶体学报, 2007, 36(5): 991-999. YAN X X, LI Y F, XUE D F, et al. Bonding analysis on the crystallization of magnesium carbonate hydrates[J]. Journal of Synthetic Crystals, 2007, 36(5): 991-999. |
| [36] |
YANG Y C, YU H H, WANG X Y. Facile synthesis of basic magnesium carbonate with different morphology[J]. Advanced Materials Research, 2012, 554/555/556: 575-579. |
| [37] |
马隆飞. 复配捕收剂在低阶煤/水界面的黏附铺展行为及机理研究[D]. 徐州: 中国矿业大学, 2020. MA L F. Study on the attachment and spreading behavior and mechanism of compound collector at the low rank coal/water interface[D]. Xuzhou: China University of Mining and Technology, 2020. |
| [38] |
陈娟. 碱式碳酸镁晶形控制及其生长机理研究[D]. 武汉: 武汉工程大学, 2017. CHEN J. Research on crystal morphology control and growth mechanism of basic magnesium carbonate[D]. Wuhan: Wuhan Institute of Technology, 2017. |
| [39] |
CHENG X, HE Q, LI J, et al. Control of pore size of the bubble-template porous carbonated hydroxyapatite microsphere by adjustable pressure[J]. Crystal Growth & Design, 2009, 9(6): 2770-2775. |
| [40] |
CHEN B D, CILLIERS J J, DAVEY R J, et al. Templated nucleation in a dynamic environment: Crystallization in foam lamellae[J]. Journal of the American Chemical Society, 1998, 120(7): 1625-1626. DOI:10.1021/ja973069o |
