1 引言

煤炭是我国的主体能源，在一次能源构成中占比70% 左右^[1-2]，对保障国民经济快速发展发挥了重要作用。煤燃烧是煤炭最为重要的利用方式，煤燃烧会产生大量含有SO₂等污染大气环境的烟气。为了改善大气环境，近年来我国对SO₂的排放标准不断提高，要求SO₂排放满足小于35 mg⋅m⁻³(折合氧气6%)的超低排放标准^[3]。因此，以石灰石(主要为碳酸钙)为主要脱硫剂的炉内和尾部烟气脱硫技术得到大量应用。

基于石灰石的炉内脱硫是目前最为简单、投资最省的SO₂排放控制途径之一^[4]。炉内脱硫技术通过在燃烧过程中向炉内加入石灰石脱硫剂将燃煤产生的SO₂转化为钙基硫酸盐(主要为CaSO₄)以控制SO₂排放^[5-6]。到目前为止，已有大量关于循环流化床炉内石灰石脱硫的研究^[7-11]。研究结果表明，炉内脱硫受多种因素影响，其中Ca与S的物质的量比n_Ca/n_s是最为重要的因素之一。通常，随着n_Ca/n_s增大，脱硫效率增加，但当n_Ca/n_s增大到一定值(通常为3左右)时，脱硫效率趋于稳定^[12-16]。对此，谭波等^[17]进行了深入分析，认为上述结果多适于实验室研究条件，因为在工业规模循环流化床锅炉观察到在高n_ca/n_s比条件下，由于炉内灰渣量过大导致排渣频繁，使炉内实际“石灰石有效存有量”下降，因而出现脱硫效率随n_Ca/n_s比增大而降低的现象。针对实际工业循环流化床炉内石灰石脱硫过程，谭波等^[17]经过对实际锅炉运行数据分析，结合数学模型研究，认为决定脱硫效率的直接因素是“石灰石有效存有量”，而不是石灰石加入量或n_Ca/n_s。研究表明，石灰石有效存有量越大，脱硫效率越高。

石灰石炉内脱硫虽然简单、设备投资成本低，但由于使用石灰石量大，对锅炉效率具有负面影响。此外，石灰石大量使用导致灰渣量增加，加大固废处理压力和成本。刘进强等^[18]研究发现，由于炉内脱硫使灰渣中钙和硫含量增加，导致其不再满足作为水泥添加剂使用的技术要求，影响其有效利用途径。Hayhurst等^[19]和Zijlma等^[20]研究表明，在炉内脱硫时过高的石灰石投入促进燃烧过程中NO_x的生成，增加了烟气脱硝的运行成本。目前，炉内脱硫石灰石利用率一般低于40%、石灰石资源浪费严重。可以预见，随着燃煤烟气脱硫规模不断增长，石灰石资源消耗将随之增大，与之对应的开山取石将严重破坏生态环境。因此，为了保障我国生态文明建设的不断发展，急需寻求替代石灰石的脱硫剂，同时研发先进的烟气脱硫技术提高脱硫剂利用效率，克服石灰石炉内脱硫存在的问题。

鉴此，本研究探索利用菱镁矿尾矿废弃物作为脱硫剂实现高效烟气脱硫的可行性。我国菱镁资源丰富，多年来经过开采和浮选加工产生了大量废弃的碎菱镁矿石及浮选尾矿粉料，这些固体废弃物的堆积对环境污染严重，急需寻求有效、高附加值的利用途径。目前，由菱镁矿及其生产的氧化镁已经作为湿法脱硫剂在工业中应用。研究发现，在镁基湿法烟气脱硫工程中，MgO比CaO具有溶解度高、不易结垢，同时脱硫副产物可再生和循环利用的优点^[21-26]。然而，镁基湿法脱硫需要优质菱镁矿资源，加之其投资和运行成本高，一直未能被普遍应用。因此，探索菱镁矿尾矿废弃物作为脱硫剂进行烟气脱硫对开拓菱镁矿尾矿废弃物的有效利用途径和研究新式高温烟气脱硫技术都有重要意义。

2 实验部分 2.1 实验装置与方法

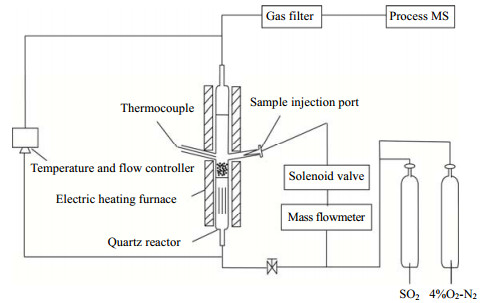

图 1为微型流化床(MFBRA)反应器装置图。MFBRA主要由电加热炉、石英玻璃制微型流化床反应器(直径20 mm)、颗粒脉冲进样系统以及气体在线采集分析系统过程质谱仪(TILON)组成^[27]。为了获得菱镁矿浮选尾矿粉作为脱硫剂与SO₂气体反应的动态特性，需要反应气体在反应器内及反应器到气体分析系统间保持接近平推流的流动状态，同时脱硫剂加入及其和床料的混合时间远小于反应时间。根据相关研究^[28-29]，本研究所用微型流化床完全满足这些要求。

实验时，以质量为3 g、粒径为120~180 μm的石英砂作为流化床料，以O₂体积分数为4%、N₂体积系数为96% 和体积分数为1×10⁻³的SO₂混合气为流化气体，气体体积流量为300 mL⋅min⁻¹。实验时，先将反应器加热到设定反应温度。在反应器温度稳定后，通过脉冲进样系统将质量约20 mg，粒径为74~150 μm干燥菱镁矿浮选尾矿粉快速加入床层中。采用降速法测得床料在实验温度为1023 ~1173 K时的最小流化速度为1.99~1.32 m⋅s⁻¹，实验时床层的流化速度为2.65 m⋅s⁻¹。通过调节颗粒脉冲进样时的气体压力使颗粒加料时间小于0.1 s，减少加料过程对反应结果的影响。通过过程质谱仪实时在线监测反应气体产物中CO₂和SO₂含量的变化。实验结束后，用一体化自动定硫仪(KZDL-9A)测定脱硫剂中硫的含量。

实验用原料为天然菱镁矿浮选尾矿粉料，取自辽宁省营口嘉晨集团有限公司，其化学成分的质量分数w_B见表 1。为防止实验过程中样品受水分的影响，菱镁矿浮选尾矿粉在实验前经过干燥，并放置在干燥器中备用。

2.2 数据分析与处理

菱镁矿颗粒和SO₂间的高温反应可以表示为以下2个反应步骤：

(1) 菱镁矿颗粒煅烧反应：   ${\text{MgC}}{{\text{O}}_{\text{3}}}{\text{ = MgO + C}}{{\text{O}}_{\text{2}}}$

(2) MgO和SO₂的硫化反应：${\text{MgO + S}}{{\text{O}}_{\text{2}}}{\text{ + }}\frac{{\text{1}}}{{\text{2}}}{{\text{O}}_{\text{2}}}{\text{ = MgS}}{{\text{O}}_{\text{4}}}$

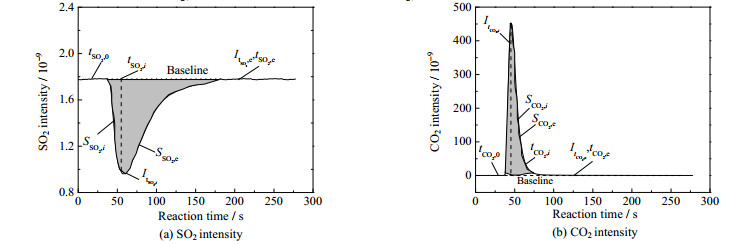

图 2(a)、(b)为实验过程中SO₂和CO₂气体质谱信号随时间的典型变化曲线。图中，$ {t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, 0}}}} $为硫化反应起始时间，s；$ {t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, }}i}} $为硫化反应过程中的瞬时反应时间，s；$ {t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, e}}}} $为硫化反应终止时间，s；$ {I_{{t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, 0}}}}}} $、$ {I_{{t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, }}i}}}} $与$ {I_{{t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, e}}}}}} $分别表示$ {t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, 0}}}} $、$ {t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, }}i}} $和$ {t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, e}}}} $时刻SO₂气体信号强度值；$ {S_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, }}i}} $和$ {S_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, e}}}} $分别为i时刻和反应结束时SO₂气体释放曲线与质谱基线积分面积；$ {x_{{\text{S}}{{\text{O}}_{\text{2}}}}} $为硫化反应过程脱除SO₂的转化率；$ {R_{{\text{S}}{{\text{O}}_{\text{2}}}}} $为硫化反应过程中任意时刻$ {t_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, }}i}} $对应的瞬时反应速率，s⁻¹；$ {t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, 0}}}} $为煅烧反应起始时间，s；$ {t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, }}i}} $为煅烧反应过程中的瞬时反应时间，s；$ {t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, e}}}} $为煅烧反应终止时间，s；$ {I_{{t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, 0}}}}}} $、$ {I_{{t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, }}i}}}} $与$ {I_{{t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, e}}}}}} $分别为$ {t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, 0}}}} $、$ {t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, }}i}} $和$ {t_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, e}}}} $时刻CO₂气体信号强度值；$ {S_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, }}i}} $和$ {S_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, e}}}} $分别为i时刻和反应结束时CO₂气体释放曲线与质谱基线积分面积。硫化反应过程中各参数的计算公式如下：

$ {S_{{\text{S}}{{\text{O}}_{_{\text{2}}}}{\text{, }}i}}{\text{ = }}\mathop \smallint \nolimits_{{t_{\text{0}}}}^{{t_i}} {\text{(}}{I_{{t_{{\text{S}}{{\text{O}}_{_{\text{2}}}}{\text{, 0}}}}}} - {I_{{t_{{\text{S}}{{\text{O}}_{_{\text{2}}}}{\text{, }}i}}}}{\text{)d}}t $

(1)

$ {S_{{\text{S}}{{\text{O}}_{_{\text{2}}}}{\text{, e}}}}{\text{ = }}\mathop \smallint \nolimits_{{t_{\text{0}}}}^{{t_{\text{e}}}} {\text{(}}{I_{{t_{{\text{S}}{{\text{O}}_{_{\text{2}}}}}}, }}_{_{\text{0}}} - {I_{{t_{{\text{S}}{{\text{O}}_{_{\text{2}}}}{\text{, }}}}_i}}{\text{)d}}t $

(2)

$ {x_{{\text{S}}{{\text{O}}_{\text{2}}}}}{\text{ = }}\frac{{{S_{{\text{S}}{{\text{O}}_{\text{2}}}}}_{{\text{, }}i}}}{{{S_{{\text{S}}{{\text{O}}_{\text{2}}}{\text{, e}}}}}} $

(3)

$ {R_{{\text{S}}{{\text{O}}_{\text{2}}}}}{\text{ = }}\frac{{{\text{d}}{x_{{\text{S}}{{\text{O}}_{\text{2}}}}}}}{{{\text{d}}t}} $

(4)

由于菱镁矿煅烧分解反应生成CO₂一种气体，CO₂生成量和菱镁矿所含MgCO₃转化量呈正比，因此可以用$ {S_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, }}i}} $和$ {S_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, e}}}} $的比值，即CO₂气体的生成率，计算煅烧反应过程MgCO₃的转化率^[27-28]：

$ {x_{{\text{MgC}}{{\text{O}}_3}}}{\text{ = }}\frac{{{S_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, }}i}}}}{{{S_{{\text{C}}{{\text{O}}_{\text{2}}}{\text{, e}}}}}} $

(5)

菱镁矿粉的煅烧和硫化是气固非均相反应，其反应动力学方程可以表示为

$ \frac{{{\rm{d}}x}}{{{\rm{d}}t}} = k(T){{ \times }}f(x) $

(6)

$ G(x) = \int {\frac{{{\rm{d}}x}}{{f(x)}}} = k(T){\rm{d}}t $

(7)

${\rm{由Arrhenius公式可知}}:\ \ \ \ \ \ k(T){\text{ = }}A{\text{ex}}{{\text{p}}_{}}{\text{(}} - \frac{E}{{RT}}{\text{)}}$

(8)

在等温反应条件下，将式(8)代入(6)中并两边取对数得到以下方程：

$ {{{\ln}}_{}}\left( {\frac{{{\rm{d}}x}}{{{\rm{d}}t}}} \right){\text{ = }} - \frac{E}{{RT}}{\text{ + }}{{{\ln}} }\ A{\text{ + }}{{{\ln}} }\ f(x) $

(9)

式中：x为转化率；t为反应时间，s；E为活化能，kJ⋅mol⁻¹；R为气体常数，值为8.314 J⋅(mol⋅K)⁻¹；T为反应热力学温度，K；A为指前因子；f(x)为反应机理模型函数、G(x)为f(x)所对应的函数。

实验过程中菱镁矿粉煅烧反应产生的CO₂气体体积分数分析和计算方法与上述方法相同。

2.3 气体浓度标定

为了获得SO₂和CO₂气体体积分数的定量变化，采用控制变量法对质谱信号强度进行了标定。具体方法为：向反应器中通入已知的不同体积分数的SO₂和CO₂气体，待质谱信号值达到稳定不变时，记录信号强度，得到气体实际浓度与质谱信号强度，然后将其关联得到

$ {\varphi }_{{\text{SO}}_{2}}\text{=0}\text{.003 37}I-\text{0}\text{.338 8} $

(10)

$ {\varphi _{{\text{C}}{{\text{O}}_{\text{2}}}}}{\text{ = 0}}{\text{.008 49}}I - {\text{0}}{\text{.547 6}} $

(11)

式中：I为气体物质的信号强度值；${\varphi _{{\text{S}}{{\text{O}}_2}}}$、${\varphi _{{\text{C}}{{\text{O}}_{\text{2}}}}}$分别为SO₂、CO₂的体积分数。

3 实验结果与讨论 3.1 煅烧和硫化反应动态特性

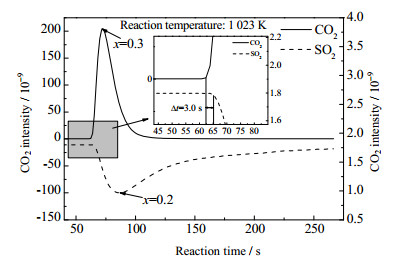

图 3为在反应温度为1 023 K条件下CO₂和SO₂信号强度随时间的变化关系。图中CO₂信号强度开始出现时为煅烧反应开始，CO₂信号强度升高后再逐渐降低至0时为煅烧反应停止。同样，SO₂信号强度开始降低时为硫化反应开始，SO₂信号强度降低后再逐渐恢复到初始值时为硫化反应停止。由图 3可知，在1 023 K反应条件下菱镁矿颗粒首先受热分解，CO₂开始产生并快速增加。在CO₂开始生成约3 s后，SO₂体积分数开始下降，表明硫化反应开始发生。反应进行到t=72.95 s后，菱镁矿煅烧速率达到最大(对应MgCO₃颗粒分解转化率为0.3)，此时硫化反应速度依然不断增加。在反应时间t=88.05 s时，硫化反应速度达到最大(对应SO₂转化率为0.2)。随着反应时间延长，菱镁矿煅烧反应首先终止，随后硫化反应速度逐渐降低直至结束。显然，菱镁矿作为脱硫剂与SO₂反应的过程中，同时存在煅烧和硫化2个反应过程，并且煅烧反应先于硫化反应发生(时间差Δt=3.0 s)，但在反应过程中煅烧反应和硫化反应同时进行，煅烧反应速度快于硫化反应。

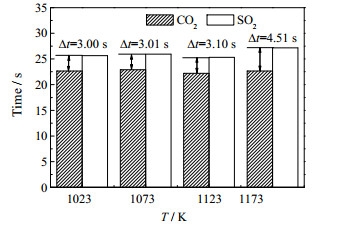

根据图 3所示的方法，获取了不同温度下菱镁矿煅烧与硫化反应开始的时间，其结果示于图 4。由图 4可见，随着温度升高，煅烧反应与硫化反应开始的时间差呈增大的趋势。

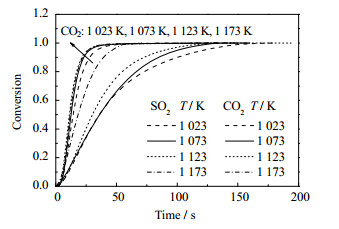

图 5所示为MgCO₃颗粒分解转化率和SO₂转化率随反应时间的变化关系。可见，在反应初期，MgCO₃颗粒分解和SO₂脱除转化率均随反应时间快速升高。随着反应接近完成，两者的转化率随时间变化逐渐变缓。随着反应温度的升高，MgCO₃颗粒分解和SO₂脱除反应速度加快，反应完成所需要的时间相应减小。由于CO₂释放完成的反应时间小于SO₂脱除完成的反应时间，说明菱镁矿颗粒热分解反应速度比MgO的硫化反应速度快。

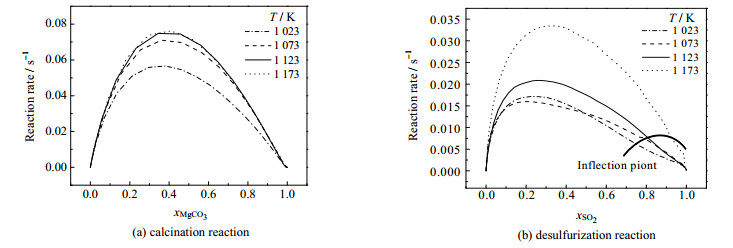

图 6所示为不同反应温度下MgCO₃颗粒分解和SO₂脱除反应速率与转化率的关系。由图可知，在反应初期MgCO₃颗粒分解和SO₂脱除反应速度均随其转化率增大而增大，当MgCO₃颗粒分解转化率达到0.3~0.4，SO₂转化率达到0.2~0.4时，MgCO₃颗粒分解和SO₂脱除反应速度均达到各自对应的极大值。随着转化率进一步提高，两者反应速度开始下降。当反应温度升高时，MgCO₃颗粒分解反应和SO₂脱除反应速率均呈增加的趋势。反应温度升高对CO₂最大生成速率对应的MgCO₃颗粒分解转化率影响不大，但使SO₂脱除最大反应速率对应的转化率增大。此外，在转化率达到0.8以上时，反应温度对硫化反应速率影响很小，说明硫化反应速率主要受扩散控制。

3.2 脱硫成分MgO的动态生成和消耗

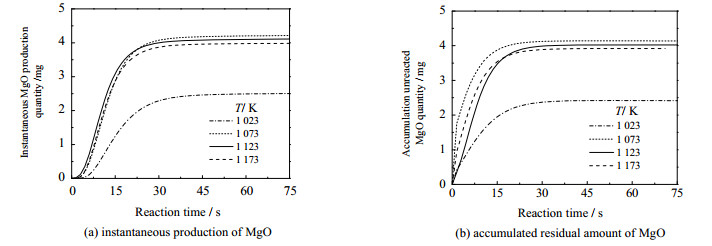

在整个反应过程中，煅烧反应先于硫化反应发生。MgCO₃先煅烧生成MgO和CO₂，生成的MgO与SO₂发生硫化反应，生成MgSO₄。在根据以上反应机理，依据实验所实测的MgCO₃颗粒分解和SO₂消耗随时间的动态变化关系，计算得到MgO的瞬时生成量及MgO累计的剩余量随时间的变化关系(MgO累计的剩余量是MgO生成量和消耗量之差的累积量)，结果示于图 7。可见，生成的MgO在反应过程中一直有剩余，所以SO₂应优先与反应活性高的MgO发生反应，而与活性较低的MgCO₃直接反应的几率很小，说明了上述分析的合理性。

3.3 脱硫剂颗粒微观结构演变

从上述分析可知，当煅烧和硫化反应进行时，菱镁矿煅烧产生CO₂的同时，生成的MgO与SO₂反应生成MgSO₄。由于MgSO₄致密度大，其不断生成将抑制煅烧产生CO₂的释放和SO₂向颗粒内的扩散。这与其他研究者在石灰石脱硫剂同时煅烧和硫化反应的研究中的现象一致^{[8, 30-32]}。为此，进一步研究菱镁矿煅烧和硫化反应过程中颗粒微观结构的演变特性。

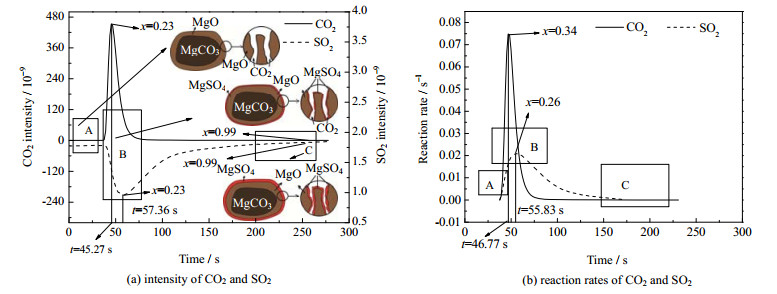

图 8为反应温度为1 123 K下的CO₂和SO₂信号强度随时间的变化关系。图中A阶段为菱镁矿煅烧反应初期，此时只有颗粒外表面极少部分的MgCO₃分解转化为MgO，脱硫剂颗粒内大部分尚未分解。在3.09 s后发生硫化反应。在菱镁矿煅烧的初始阶段，硫化反应生成的MgSO₄量较小，对煅烧反应速率几乎没有影响。当反应进行到B阶段时，菱镁矿煅烧反应在45.27 s时CO₂的信号强度达到最大值，此时MgCO₃颗粒分解转化率为0.23；在46.77 s时MgCO₃煅烧反应速度最快，对应的转化率为0.34。在此阶段，颗粒内未分解的MgCO₃逐渐减小，颗粒内孔隙依然较大。随着反应持续进行，MgO生成量逐渐增多，与SO₂气体接触面积增大，硫化反应速度随之增大，但SO₂的信号强度和反应速率均未达到最大值，所以MgSO₄的生成对硫化反应的阻碍作用还没有达到控制的程度。当反应继续进行，SO₂信号强度在57.36 s、x_SO2=0.23时达到最大，反应速率在55.83 s、x_SO2=0.26时达到最快。在该阶段，硫化反应速度有了明显的提升。同时，在脱硫剂分解产生的内孔中，MgSO₄的生成量增大，覆盖在MgO表面的面积和厚度也不断增加，从而导致MgCO₃的煅烧速率逐渐降低，MgO的生成量逐渐减小。在煅烧反应后期(C阶段)，煅烧反应几乎结束(x_MgCO3 > 0.99)，但颗粒内部依然存在少量未分解的MgCO₃。在反应后期，颗粒内孔生成速度很慢，说明大部分颗粒内孔壁被MgSO₄覆盖堵塞，阻碍了煅烧和硫化反应的进一步进行。此时SO₂通过内扩散进入颗粒孔隙内部，与MgO继续发生反应，但反应速率较慢，直至停止。反应结束后，依然有部分MgCO₃和大量MgO未发生反应。

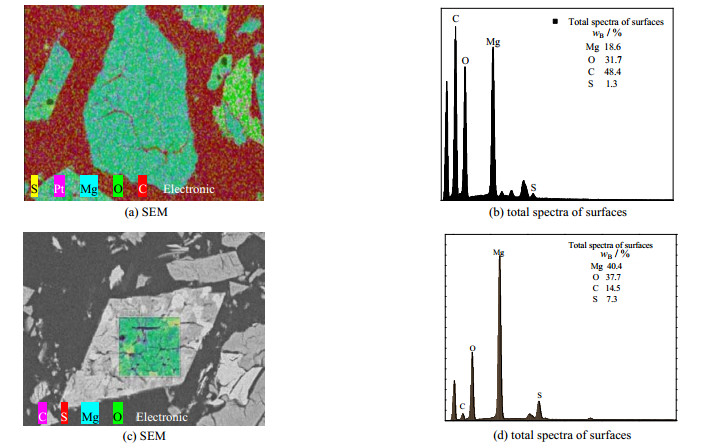

为了验证以上对菱镁矿脱硫反应机理的分析，将脱硫后的脱硫剂进行了扫描电镜能谱(SEM-EDS)分析，如图 9所示，其中图(b)、(d)为(a)、(c)图中切面的总谱图。由图可见，脱硫后的脱硫剂显示明显的内孔结构，Mg元素沿颗粒内孔道分布。从能谱数据可见，脱硫后的脱硫剂中依然存在一定量的C元素和O元素。说明存在明显的MgCO₃和MgO，能谱分析结果说明上述分析是合理的。

3.4 煅烧和硫化反应活化能

(1) 煅烧反应动力学

菱镁矿颗粒煅烧反应属于气固非均相反应，通过对不同机理模型^[33-35]的拟合分析，发现菱镁矿颗粒的煅烧反应动力学可以用f(x)=4x^3/4，G(x)=x^1/4描述，据此计算的ln (dx/dt)和1/T示于图 10。可见，ln (dx/dt)~1/T可拟合为一条直线，相关系数为0.989。因此，得到菱镁矿颗粒煅烧反应的活化能E=24.5 kJ⋅mol⁻¹，指前因子为0.291 s⁻¹。

(2) 硫化反应动力学

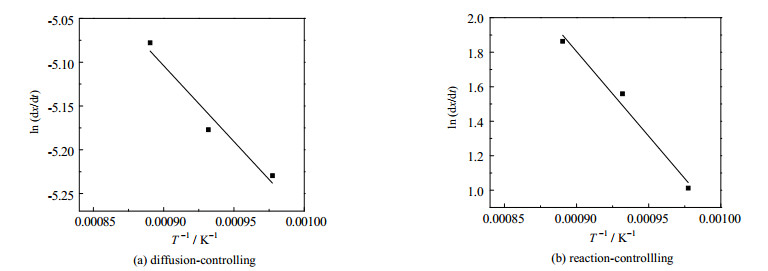

图 11为硫化反应ln (dx/dt)与1/T的拟合结果。由于在硫化反应前期，新生MgO含量大，硫化反应速度很快，反应受SO₂气体扩散速度控制，而在硫化反应后期，MgO表面逐渐被MgSO₄覆盖导致SO₂扩散速度减小，但由于硫化反应活性点位减少，硫化反应成为速度控制步骤。

因此，对不同反应控制阶段分别进行拟合分析，最终确定硫化反应扩散控制阶段的机理模型是f(x)=4x^3/4，G(x)=x^1/4，反应控制阶段的机理模型是f(x)=1/2(1−x)³，G(x)=(1−x)⁻²，计算得到对应平均活化能如表 2所示。可见，硫化反应扩散控制时E=14.41 kJ⋅mol⁻¹；反应控制时E=81.59 kJ⋅mol⁻¹。

4 结论

利用微型流化床反应器研究了菱镁矿浮选尾矿同时煅烧和硫化反应的机理和动力学特性，得到以下主要结论。

(1) 菱镁矿浮选尾矿颗粒与SO₂气体反应包含煅烧反应和硫化反应2个过程，硫化反应速率达到最大时所需的时间比煅烧反应速率达到最大时的时间长，且反应速率达到最大时，硫化反应的SO₂转化率小于煅烧反应的MgCO₃颗粒分解转化率。

(2) 在反应过程中，SO₂与MgO发生硫化反应生成的MgSO₄会在MgO表面形成一层致密的膜，部分或完全堵塞MgO的孔隙，增加CO₂和SO₂气体的扩散阻力而抑制煅烧反应和硫化反应进行。

(3) 得到菱镁矿颗粒的煅烧反应动力学函数和活化能；同时发现硫化反应分扩散控制和反应控制这2个阶段，揭示了其对应反应动力学函数和活化能。

本研究成果对认识利用菱镁矿浮选尾矿作为脱硫剂的高温烟气脱硫反应过程机理和特性具有理论意义，对进一步开发该技术的实际应用、提高浮选尾矿的脱硫效率、实现菱镁矿浮选尾矿固废资源的高效利用具有参考意义。
