生物质来自光合作用，具有数量大、来源广、可再生性等优点，近年来，其作为化工原料用于能源和化工原材料的研究和开发受到了广泛关注[1]。2, 5-呋喃二甲酸(2, 5-furandicarboxylic acid，FDCA)来自生物质，是美国能源部从300多种生物基化合物中筛选出来的12种最具潜力的生物基平台化合物之一，也是其中唯一一种芳环生物基单体，被喻为“沉睡的巨人”[2-7]，未来可用于聚酯、聚酰胺、增塑剂及其他生物基聚合物的制备[8-17]。在聚酯合成过程中，原料FDCA晶体构型和大小影响聚合工艺过程，进而影响后续聚合物的性能，其纯度尤其是颜色和聚合温度会影响聚酯产品的色度，从而影响聚酯产品质量。GRABOWSKI等[18]在通过电化学方法氧化5-羟甲基糠醛生成FDCA的研究中经过盐酸酸化首次得到了暗黄色的FDCA晶体，并提到通过在水中重结晶可以提纯FDCA，但未公开具体纯化方法。前期研究表明FDCA在水中的溶解度较低(100 ℃溶解度约为每100 g水中溶解FDCA 0.82 g)，水中重结晶时选择性和脱色效果差，不适用于规模化结晶纯化。另一种纯化二元羧酸的方法是加合结晶法，即二元羧酸选择性地与加合结晶溶剂(如酰胺类)反应生成加合物结晶并从母液中析出，杂质不能结晶而留在母液中，从而使二元羧酸与杂质分离。加合结晶热稳定性较差，通过加热去除溶剂即可得到纯化的二元羧酸。这种方法可以有效地去除副产物和有色物质。例如2, 6-萘二甲酸，对苯二甲酸(terephthalic acid，TA)等都可形成加合结晶，可去除对苯二甲酸残渣中90%~95%的有色杂质[19-21]。为了获得高质量的FDCA晶体，将黄色的粗FDCA用加合结晶方法先脱色，再通过重结晶进一步提纯并获得FDCA单晶，对晶形和晶体结构进行研究，探讨氢键在FDCA单晶及加合结晶中的作用。由于FDCA晶体学研究极少，对FDCA晶体结构和晶形等进行研究有利于了解其晶体形成原理，为FDCA纯化工艺研发奠定理论基础。
2 实验(材料与方法) 2.1 试剂粗FDCA(纯度质量分数R=94.33%)来自宁波贝欧斯生物科技有限公司；N, N-二甲基乙酰胺(N, N-dimethylacetamide，DMAC)和N, N-二甲基甲酰胺(N, N-dimethylformamide，DMF)均为AR级别，购于国药集团化学试剂有限公司。
2.2 晶体生长(1) 水中重结晶：将5 g粗FDCA和一定量的去离子水混合，使FDCA:H2O(m:v)分别为1:3、1:4和1:5，80 ℃恒温结晶2 h，25 ℃冷却1 h，过滤收集FDCA晶体。
(2) DMAC中加合结晶：将5 g粗FDCA粉末和一定量的DMAC置于圆底烧瓶中，使FDCA:DMAC (m:v)分别为1:3、1:3.5、1:4、1:4.5和1:5，60~80 ℃水浴使FDCA完全溶解，将混合溶液取出置于25 ℃下使加合结晶形成并析出，本文中FDCA与DMAC形成的加合结晶称为FDCA-DMAC加合结晶，其为白色针状晶体，过滤收集FDCA-DMAC加合结晶晶体，在氮气保护下120 ℃加热使DMAC挥发去除可得到纯化后的FDCA粉末，纯度R=96.35%~98.37%。
(3) DMF中结晶：将5 g加合结晶纯化后的FDCA(纯度R=96.3%)和10 mL DMF混合，80 ℃加热1 h后冷却至25 ℃结晶1 h，过滤并收集FDCA晶体。
(4) 单晶制备：将FDCA分别溶解在80 ℃去离子水、60 ℃ DMF和50 ℃的DMAC中，配制成饱和FDCA溶液，缓慢降温(22 ℃·h-1)至25 ℃后恒温结晶1~6 d，使其自发成核结晶并生长成理想的单晶。晶体生长过程通过显微镜(BX51，Olympus)进行观测和拍照，不同的单晶均经过X-射线单晶衍射仪进行测定并进行晶体结构解析。
2.3 纯度和脱色率测定纯度测试方法为用外标法在高压液相色谱仪(1260，Angilent)上测定样品浓度(SB-C18色谱柱，柱温30 ℃，0.05%三氟乙酸水溶液和甲醇为流动相梯度洗脱，流速为1 mL·min-1，紫外检测波长为278 nm)，用式(1)计算纯度R。用氢氧化钠溶液溶解样品，配成2.5 g·L-1的FDCA水溶液并用紫外可见分光光度计(UV-3300，美普达)测定纯化前后样品339 nm(有色杂质吸收波长)吸光度，脱色率D(%)计算如式(2)：
| $R(\% ) = \frac{{cV}}{m}$ | (1) |
| $ D(\% ) = \frac{{{A_0} - A}}{{{A_0}}} $ | (2) |
FDCA-DMAC加合结晶的热稳定性通过热重分析仪(Pyris 6，Perkin-Elmer)在氮气保护条件下进行检测，升温范围为30.47~600 ℃，升温速率为10 ℃·min-1[22]。
2.5 X-射线数据采集和晶体结构解析将一个大小适合的单晶粘贴在玻璃纤维上，用X-射线单晶衍射仪(R-AXIS RAPID，Rigaku)在21.85 ℃下，使用经石墨单色器单色化的Mo-Kα射线(λ= 0.710 73 Å)，以ω-θ形式扫描在4.12º < θ < 27.45º采集数据.晶体结构用直接法经SHELXS-97程序解出[23]，通过SHELXL-97程序用全矩阵最小二乘法进行精修[24]。
3 实验结果与讨论 3.1 水中FDCA晶形及晶体结构解析按FDCA:水(m:v)=1:3~1:5的比例在80 ℃水中重结晶后，FDCA脱色率仅有24.60%~27.15%。为了从理论上进一步探索FDCA的结晶方法，需要制备单晶并掌握晶体结构数据。晶体生长过程中发现，80 ℃饱和FDCA水溶液降至25 ℃时相对过饱和度δ较大，为4.18，容易自发成核结晶。图 1为在水中形成的FDCA晶体，首先生成无色的三角形或长方形薄片状单晶(如图 1(a))，然后在片状单晶的一边以垂直方向或其他角度生长出另一片长方形(如图 1(b))或三角形(如图 1(c))晶体，随后以前两片晶体相交线为中心，从不同方向生长出越来越多的长方形(如图 1(d))或三角形(如图 1(e)，1(f))片状晶体。一个晶体中可能同时生长出三角形和长方形的晶片，形成团聚体(图 1(d)，1(i))，新晶片的不断生长使整个晶体呈放射状(如图 1(g)~1(i))。薄片状的晶体表面积较大，结晶过程容易吸附杂质，纯化效果差。
|

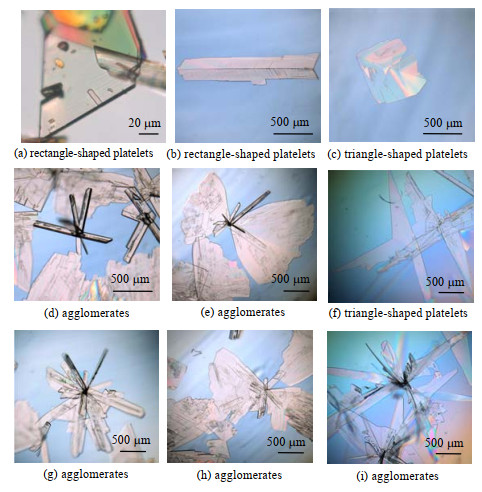

图 1 在水中形成的片状FDCA晶体图 Fig.1 Sheet-shaped crystals of FDCA formed in water |
经X-射线单晶衍射仪测定数据、SHELXS-97程序和SHELXL-97程序解析修正，FDCA主要晶体结构数据如表 1所示，原子坐标如表 2所示，FDCA的键长和键角如表 3和表 4所示，FDCA结构如图 2、图 3所示。实验中三角形和长方形的片状晶体均属于单斜晶系(monoclinic)，P21/m空间群，a=3.673 1(7) Å，b=16.667(3) Å，c=4.978 7(10) Å，V=303.16(10) Å3，α=γ=90°，β= 95.94(3)°，Dcalc=1.71 g·cm-3 (如表 1)。每个晶胞中包含2个FDCA分子(如图 3(a))。作为首次发表，FDCA的晶体学数据收录在剑桥晶体学数据中心(Cambridge Crystallographic Data Centre)，记录编号CCDC No. 1559784。
|
表 1 FDCA晶体学数据和结构精修结果 Table 1 Crystallographic data and structure refinement of FDCA |
|
|
表 2 FDCA的原子坐标(×104)和等效各向同性位移参数(Å2 ×103) Table 2 Atomic coordinates (×104) and equivalent isotropic displacement parameters (Å2 ×103) of FDCA |
|
|
表 3 FDCA的键长和键角 Table 3 Bond lengths and angles of FDCA |
|
|
表 4 FDCA的选择性键长和键角 Table 4 Selected bond lengths and angles of FDCA |
|
图 2 FDCA分子结构图 Fig.2 Molecular structure of FDCA |
|

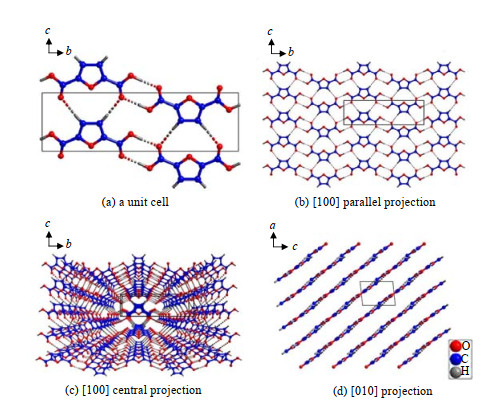

图 3 FDCA晶体结构图 Fig.3 Crystal structure of FDCA |
测得的FDCA为左右对称结构(如图 2)，如表 2所述，每个分子中含有3种碳原子(C)和3种氧原子(O)，表 3中呋喃环内C(1)−C(2)键最短，键长为1.352 4(16) Å，O(1)−C(1)键稍长(1.365 4(13) Å)，C(2)−C(2)#1键最长，为1.418(2) Å。而在FDCA分子中C(1)−C(3)键最长，为1.467 3(15) Å，O(1)−C(1)−C(3)键角为117.14(11)°。
一些二元羧酸如富马酸[25]和对苯二甲酸[26]等晶体内分子之间是通过两条O−H…O键相连，FDCA晶体也具有类似的氢键，FDCA相邻分子间通过两条O−H…O键使相邻羧酸相连接，从而形成非直线无限延长的羧酸链(表 4和图 3(b))。这种O−H…O键是一种强氢键，键长为2.670 9 (13)Å，键能为3 667.01 kJ·mol-1(如表 4)，因此羧酸链较稳固。此外，呋喃环上的C−H键与相邻羧酸链上羰基上的氧能形成C−H…O键，虽然这种弱氢键键能仅为1 454.01 kJ·mol-1(如表 4)，但是大量的这种弱氢键也使相邻羧酸链间彼此相连，从而形成无限扩展的FDCA片层。这种相邻的FDCA片层间无化学键相连，但是排列很紧密(图 3(d))。图 3(c)中[100]面中心投影效果图可以看到FDCA片层的堆叠效果，相邻羧酸链之间通过C−H…O键相连接的呋喃环分布在一条直线上，FDCA片层间距离最近的呋喃环也在一条直线上。在FDCA片层中，由于两种氢键的存在使得分子间距离较近，相对于其他只有一种氢键的二元羧酸晶体，FDCA晶体结构更稳定。不易像TA一样使片层间的呋喃环发生错位从而形成多种晶型[26-27]。分子间氢键的存在使得FDCA在水和一般的有机溶剂中溶解度较低，提高结晶母液浓度所需的温度较高，且脱色效果差，水中重结晶纯化FDCA效果不佳。
3.2 加合结晶和FDCA纯化选择常用的加合结晶溶剂DMAC与粗FDCA进行加合结晶，去除有色杂质。实验结果表明，粗FDCA初始为黄色晶体(如图 4(a))，将粗FDCA与不同比例的DMAC反应，生成的FDCA-DMAC加合结晶脱溶剂处理后得到的FDCA均为白色(图 4(b)为纯化后的FDCA晶体粉末，FDCA:DMAC=1:5，m:v)。且FDCA脱色率(如图 5)随着FDCA:DMAC比例的减少而提高，从82.65%提高至94.94%，各处理组FDCA纯度均高于粗FDCA，在R=96.35%~98.37%。
|

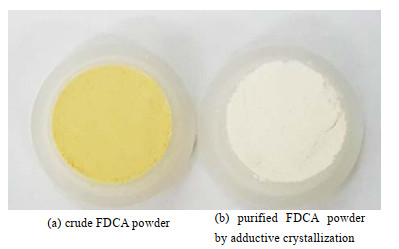

图 4 纯化前后FDCA晶体粉末图 Fig.4 FDCA powder before and after purification (FDCA:DMAC=1:5, m:v) |
|

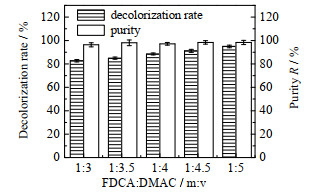

图 5 FDCA和DMAC比例对加合结晶过程中FDCA脱色率和纯化后FDCA纯度的影响 Fig.5 Effects of mass volume ratios of FDCA and DMAC on decolorization rate and purity of FDCA in adductive crystallization |

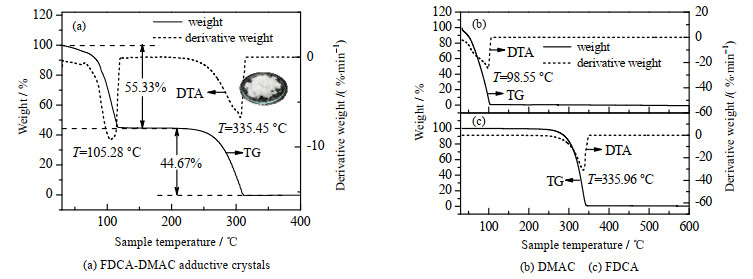

热重分析(thermogravimetric analysis，TG/DTG)结果如图 6(a)所示，FDCA-DMAC加合结晶热稳定性较差，失重第1阶段从30到144 ℃失重55.33%，DTG最大失重速率温度Tmax为105.28 ℃，与图 6(b)中DMAC纯物质的Tmax (98.55 ℃)接近，分解物质为DMAC，质量约占加合结晶中的55.33%，加合结晶中DMAC分解温度比纯的DMAC高可能是因为DMAC与FDCA分子间存在化学键的关系；第2阶段Tmax为335.45 ℃，约等于图 6(c)中FDCA纯物质的Tmax (335.96 ℃)，失重约44.67%，分解物质为FDAC，因此加合结晶中FDCA与DMAC分子摩尔比约为1:2。DMAC和FDCA在FDCA-DMAC加合结晶中的理论质量百分数分别为52.75%和47.25%，与测试结果接近，加合结晶形成过程可用式(3)表示：
|
图 6 FDCA-DMAC加合结晶及组成成份热重分析图 Fig.6 Thermal gravity analysis of FDCA-DMAC adductive crystals and compositions |
| $ {\rm FDCA +2DMAC ↔ FDCA·2DMAC} $ | (3) |
这里[FDCA·2DMAC]代表FDCA-DMAC加合结晶分子式，由于到116 ℃时DMAC基本挥发，144 ℃时达到平衡，则加热(116 ℃左右常压)去除DMAC，可得纯化的FDCA。
3.4 FDCA-DMAC加合结晶晶体结构解析FDCA-DMAC加合结晶主要晶体结构数据如表 5所示，原子坐标如表 6所示，FDCA-DMAC加合结晶属于斜方晶系，Pca21空间群，a=25.787(5) Å，b=5.936 3(12) Å，c=11.219(2) Å，V=1 717.4(6) Å3，α=γ=β=90°，Dcalc=1.278 g·cm-3(如表 5)，CCDC号为No.1559898。每个晶胞中包含4个FDCA和8个DMAC分子(如图 7(b))。因此，这也再次证明了FDCA-DMAC加合结晶中每个FDCA分子与2个DMAC分子相结合，且是通过O−H…O键相连(如表 7，图 7(b)，7(c))。但是由于FDCA两端连接的DMAC分子与相邻的DMAC分子间无化学键相连，FDCA·2DMAC分子交错排布，使FDCA-DMAC加合结晶易受热打开氢键，开始挥发(105.28 ℃挥发最快)。但是与间苯二甲酸(isophthalic acid，IPA)形成的IPA-DMAC加合结晶不同的是，b轴方向上相邻的FDCA分子间可以通过C−H…O键相连，而间苯二甲酸苯环间不形成C−H…O键[28-29]，IPA-DMAC加合结晶从40 ℃左右开始打开氢键，DMAC开始挥发，100 ℃左右挥发完全，所以FDCA-DMAC加合结晶比IPA-DMAC加合结晶分解温度稍高。TA-DMAC加合结晶从65 ℃左右开始分解，到125 ℃左右结束，虽然TA与DMAC间形成的氢键O−H…O较强，平均距离为1.670 Å[29]，比FDCA-DMAC加合结晶中O−H…O之间的平均距离小，但是热稳定性比FDCA-DMAC加合结晶差，原因可能是相邻TA分子间缺少氢键，不能像FDCA-DMAC加合结晶一样形成长链。
|
|
表 5 FDCA-DMAC加合结晶的晶体学数据和结构精修结果 Table 5 Crystallographic data and structure refinement of FDCA-DMAC adductive crystals |
|
|
表 6 FDCA-DMAC加合结晶的原子坐标(×104)和等效各向同性位移参数(Å2×103) Table 6 Atomic coordinates (×104) and equivalent isotropic displacement parameters (Å2 ×103) of FDCA-DMAC adductive crystals |
|

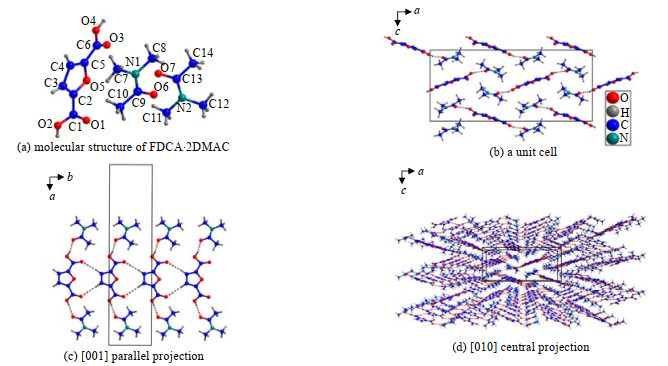

图 7 FDCA-DMAC加合结晶晶体结构图 Fig.7 Crystal structure of FDCA-DMAC adductive crystals |
|
|
表 7 FDCA-DMAC加合结晶的选择性键长和键角 Table 7 Selected bond lengths and angles of FDCA-DMAC adductive crystals |
前期研究发现FDCA在25 ℃DMF中并没有形成加合结晶，而是重结晶，单晶为三棱柱状，测定并解析出的晶体结构与水中生长的FDCA单晶一致(数据省略)，这也为“两种氢键的存在使得FDCA晶体结构更稳定，不容易使片层间的呋喃环发生错位从而形成不同的晶型”这一推论提供了实例证据。利用FDCA在DMF中溶解度大的特点进行重结晶有利于提高溶液浓度，促进FDCA晶体生长、获得优质晶体。通过将加合结晶纯化后的FDCA用DMF重结晶的方法进一步纯化后，发现各处理组得到的FDCA纯度均在R=99.62%以上(如表 8)，最高为R=99.98%，因此在DMF中重结晶可以得到高纯度的FDCA。
|
|
表 8 DMF中结晶前后的FDCA纯度 Table 8 Purity of FDCA before and after crystallization in DMF |
此外，单晶生长试验观测结果表明，在DMF溶液中首先形成三棱柱状的FDCA单晶(如图 8(a))，晶体长至一定大小后，从原有晶体的一端或中间生长出另一根三棱柱状晶体(如图 8(b)，8(c))，多表现为十字形晶体(如图 8(d))，随着晶体的不断生长，从初始的十字交叉点位置生长出许多相似的三棱柱状晶体，使整个晶体呈放射状(图 8(e)，8(f))。当结晶母液浓度较高时，晶体快速生长，有时表现为针状或柱状晶体。
|

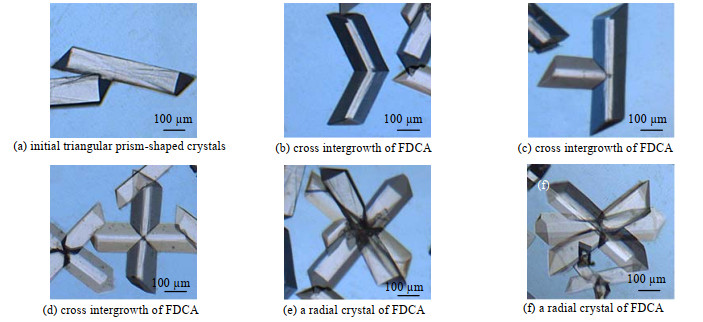

图 8 在N, N-二甲基甲酰胺(DMF)中形成的三棱柱状FDCA晶体 Fig.8 Triangular prism-shaped crystals of FDCA crystallized in N, N-dimethylformamide (DMF) |
(1) 在水中重结晶可以得到长方形或三角形片状的FDCA单晶，在DMF中重结晶可以得到三棱柱状的FDCA单晶，且他们具有相同的晶体结构，相邻分子通过O−H…O键形成羧酸链(表 4和图 3(b))。C−H…O键使FDCA的羧酸链连成片层，但片层间无化学键相连，片层间的呋喃环分布在同一直线上(图 3(c)，3(d))。
(2) 用与DMAC形成FDCA-DMAC加合结晶，再将加合结晶加热脱除溶剂的方法可以有效去除有色杂质，纯化粗FDCA，随着FDCA:DMAC (m:v)从1:3至1:5，FDCA脱色率从82.65%升至94.94%，FDCA纯度从R=94.33%升至R=96.35% ~ 98.37%。
(3) FDCA-DMAC加合结晶中，每个FDCA分子与2个DMAC分子通过O−H…O键相连，热稳定性较差，加热破坏O−H…O键并使DMAC受热挥发可重新得到FDCA。
(4) 经DMF重结晶后，加合结晶纯化的FDCA纯度最高可以达到R=99.98%。
符号说明：
|
|
| [1] |
RAGAUSKAS A J, WILLIAMS C K, DAVISON B H, et al. The path forward for biofuels and biomaterials[J]. Science, 2006, 311(5760): 484-489. DOI:10.1126/science.1114736 |
| [2] |
WERPY T, PETERSEN G. Top value added chemicals from biomass: Volume 1-Results of screening for potential candidates from sugars and synthesis gas[J/OL]. Synthetic Fuels, 2004[2019-02-01]. http://dx.doi.org/10.2172/926125.
|
| [3] |
BOZELL J J, PETERSEN G R. Technology development for the production of biobased products from biorefinery carbohydrates-the US Department of Energy's "Top 10" revisited[J]. Green Chemistry, 2010, 12(4): 539-554. |
| [4] |
TONG X, MA Y, LI Y. Biomass into chemicals:conversion of sugars to furan derivatives by catalytic processes[J]. Applied Catalysis A:General, 2010, 385(1): 1-13. |
| [5] |
YAN D, XIN J, SHI C, et al. Base-free conversion of 5-hydroxymethylfurfural to 2, 5-furandicarboxylic acid in ionic liquids[J]. Chemical Engineering Journal, 2017, 323: 473-482. DOI:10.1016/j.cej.2017.04.021 |
| [6] |
KOKOH K B, BELGSIR E T. Electrosynthesis of furan-2, 5-dicarbaldehyde by programmed potential electrolysis[J]. Tetrahedron Letters, 2002, 43(2): 229-231. DOI:10.1016/S0040-4039(01)02106-2 |
| [7] |
TEONG S P, YI G S, ZHANG Y G. Hydroxymethylfurfural production from bioresources:Past, present and future[J]. Green Chemistry, 2014, 16(4): 2015-2026. |
| [8] |
DE JONG E, DAM M, SIPOS L, et al. Furandicarboxylic acid (FDCA), a versatile building block for a very interesting class of polyesters[M]. Washington, DC: ACS Publications, 2012.
|
| [9] |
KNOOP R J, VOGELZANG W, HAVEREN J, et al. High molecular weight poly (ethylene-2, 5-furanoate); Critical aspects in synthesis and mechanical property determination[J]. Journal of Polymer Science Part A:Polymer Chemistry, 2013, 51(19): 4191-4199. DOI:10.1002/pola.26833 |
| [10] |
MOORE J A, BUNTING W W. Polyesters and polyamides containing isomeric furan dicarboxylic acids[M]. Boston: Springer, 1985.
|
| [11] |
SOUSA A F, VILELA C, FONSECA A C, et al. Biobased polyesters and other polymers from 2, 5-furandicarboxylic acid:A tribute to furan excellency[J]. Polymer Chemistry, 2015, 6(33): 5961-5983. DOI:10.1039/C5PY00686D |
| [12] |
THIYAGARAJAN S, VOGELZANG W, KNOOP R J, et al. Biobased furandicarboxylic acids (FDCAs):Effects of isomeric substitution on polyester synthesis and properties[J]. Green Chemistry, 2014, 16(4): 1957-1966. |
| [13] |
BAILEY M, BROWN C. The crystal structure of terephthalic acid[J]. Acta Crystallographica, 1967, 22(3): 387-391. DOI:10.1107/S0365110X67000751 |
| [14] |
VAN E S, DANIEL S, VAN HAVEREN J, et al. Improved stabilized flexible PVC compositions and articles made therefrom: WO, 2013184661[P]. 2013-12-12.
|
| [15] |
VANNINI M, MARCHESE P, CELLI A, et al. Fully biobased poly(propylene 2, 5-furandicarboxylate) for packaging applications:Excellent barrier properties as a function of crystallinity[J]. Green Chemistry, 2015, 17(8): 4162-4166. DOI:10.1039/C5GC00991J |
| [16] |
WU J, EDUARD P, THIYAGARAJAN S, et al. Semi-aromatic polyesters based on a carbohydrate-derived rigid diol for engineering plastics[J]. Chemsuschem, 2015, 8(1): 67-72. DOI:10.1002/cssc.201402935 |
| [17] |
CORMA A, IBORRA S, VELTY A. Chemical routes for the transformation of biomass into chemicals[J]. Chemical reviews, 2007, 107(6): 2411-2502. DOI:10.1021/cr050989d |
| [18] |
GRABOWSKI G, LEWKOWSKI J, SKOWROŃSKI R. The electrochemical oxidation of 5-hydroxymethylfurfural with the nickel oxide/hydroxide electrode[J]. Electrochimica Acta, 1991, 36(13): 1995-1995. DOI:10.1016/0013-4686(91)85084-K |
| [19] |
WU B, CHENG Y, LI X. Thermodynamic properties and crystal structures of the adductive 2, 6-naphthalenedicarboxylic Acid crystallization with N, N-dimethyl acetamide and N-methyl pyrrolidone[J]. Journal of Chemical & Engineering Data, 2012, 57(2): 406-411. |
| [20] |
CHENG Y, PENG G, WU B, et al. Thermodynamic study on the adduct crystallization of terephthalic acid with amides[J]. Journal of Chemical & Engineering Data, 2011, 56(4): 1020-1024. |
| [21] |
彭革, 郭霞, 成有为, 等. 加合结晶及其在对苯二甲酸残渣回收中的应用[J]. 化工进展, 2010, 29(9): 1630-1633. PENG G, GUO X, CHENG Y W, et al. Application of adductive crystallization method for terephthalic acid recovery[J]. Chemical Industry and Engineering Progress, 2010, 29(9): 1630-1633. |
| [22] |
GOU M L, CAI J Q, Song W S, et al. Coking and deactivation behavior of ZSM-5 during the isomerization of styrene oxide to phenylacetaldehyde[J]. Catalysis Communications, 2017, 98: 116-120. DOI:10.1016/j.catcom.2017.04.035 |
| [23] |
SHELDRICK G M. SHELXS-97, Program for crystal structure solution[D]. Germany Göttingen: University of Göttingen, 1997.
|
| [24] |
SHELDRICK G M. SHELXL-97, Program for the refinement of crystal structure[D]. Germany Göttingen: University of Göttingen, 1997.
|
| [25] |
BROWN C J. The crystal structure of fumaric acid[J]. Acta Crystallographica, 1966, 21(1): 1-5. DOI:10.1107/S0365110X66002226 |
| [26] |
ŚLEDŹ M, JANCZAK J, KUBIAK R. New crystalline modification of terephthalic acid[J]. Journal of Molecular Structure, 2001, 595(1): 77-82. |
| [27] |
KAROTHU D P, WESTON J, DESTA I T, et al. Shape-memory and self-healing effects in mechanosalient molecular crystals[J]. Journal of the American Chemical Society, 2016, 138(40): 13298-13306. DOI:10.1021/jacs.6b07406 |
| [28] |
CHENG Y, PENG G, WU B, et al. Thermodynamic study on the adduct crystallization of terephthalic acid with amides[J]. Journal of Chemical & Engineering Data, 2011, 56(4): 1020-1024. |
| [29] |
彭革, 郭霞, 成有为, 等. 芳香二羧酸在有机溶剂中的加合结晶[J]. 高校化学工程学报, 2011, 25(3): 400-404. PENG G, GUO X, CHENG Y W, et al. Adductive crystallizations of aromatic dicarboxylic acids in organic solvents[J]. Journal of Chemical Engineering of Chinese Universities, 2011, 25(3): 400-404. DOI:10.3969/j.issn.1003-9015.2011.03.008 |
